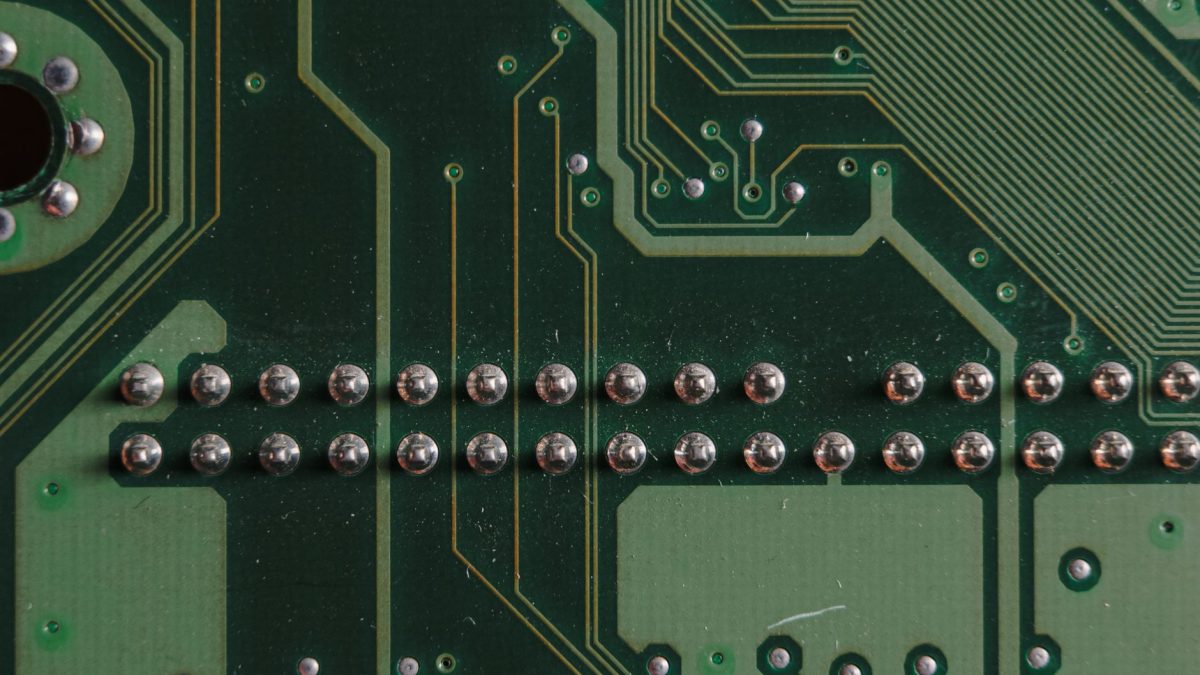

Plecionka lutownicza to podstawowe narzędzie do usuwania nadmiaru cyny, rozlutowywania elementów i poprawiania połączeń na płytkach PCB. Pozwala usuwać mostki lutownicze, korygować błędy oraz przygotowywać pola do ponownego montażu podzespołów.
Czym jest plecionka lutownicza i do czego służy?
Plecionka lutownicza, nazywana także taśmą rozlutowniczą lub określeniem „solder wick”, to cienka taśma wykonana z plecionych włókien miedzianych. Najczęściej jest fabrycznie nasączona topnikiem, na przykład kalafonią.
Po podgrzaniu grotem lutownicy plecionka wchłania roztopione spoiwo dzięki zjawisku kapilarnemu. Umożliwia w ten sposób kontrolowane usunięcie cyny bez jej rozprowadzania po sąsiednich padach.
Do typowych zastosowań plecionki należą:
- Usuwanie nadmiaru cyny – oczyszczanie pól lutowniczych pokrytych zbyt dużą ilością spoiwa;
- Rozlutowywanie elementów THT i SMD – usuwanie lutu z wyprowadzeń układów scalonych, rezystorów, kondensatorów oraz złączy;
- Przygotowanie padów do ponownego montażu – wyrównywanie powierzchni i usuwanie starego spoiwa;
- Likwidowanie zwarć – usuwanie mostków lutowniczych pomiędzy sąsiednimi ścieżkami lub wyprowadzeniami elementów SMD.
W serwisie elektroniki plecionka, obok odsysacza, jest jednym z najważniejszych narzędzi wykorzystywanych do naprawy połączeń lutowanych.
Dlaczego nadmiar cyny jest problemem?
Zbyt duża ilość spoiwa na płytce PCB może prowadzić do wielu usterek:
- Zwarcia elektryczne – nadmiar cyny może połączyć sąsiednie ścieżki lub wyprowadzenia, szczególnie w układach SMD o małym rastrze;
- Nietrwałe połączenia – duża kropla spoiwa może ukrywać źle zwilżone powierzchnie i sprawiać wrażenie prawidłowego lutu;
- Przegrzanie padów i laminatu – wielokrotne przemieszczanie cyny grotem zwiększa ryzyko odklejenia pola lutowniczego;
- Problemy z serwisowaniem – gruba warstwa lutu utrudnia odlutowanie elementu, dostęp grotu i późniejsze wykonanie poprawnego połączenia.
Duże krople cyny mają znaczną pojemność cieplną, dlatego mogą intensywnie nagrzewać laminat i zwiększać ryzyko oderwania padów. Podczas lutowania należy kontrolować ilość spoiwa i usuwać jego nadmiar za pomocą odpowiednich narzędzi.
Jak plecionka wchłania cynę?
Skuteczność plecionki zależy od prawidłowego przekazywania ciepła oraz dobrego kontaktu ze spoiwem. Podstawowa technika obejmuje następujące czynności:
- Umieść plecionkę na połączeniu. Powinna bezpośrednio dotykać cyny przeznaczonej do usunięcia.
- Przyłóż grot do plecionki. Ciepło musi przepłynąć przez miedzianą strukturę i roztopić znajdujące się pod nią spoiwo.
- Poczekaj na wchłonięcie cyny. Roztopiony lut zacznie kapilarnie wnikać między włókna plecionki.
- Unieś jednocześnie grot i plecionkę. Zrób to, zanim spoiwo ostygnie, aby nie przykleić taśmy do pola lutowniczego.
- Odetnij zużyty odcinek. Do kolejnego punktu użyj czystego fragmentu plecionki.
Fragmentu nasyconego cyną nie należy używać ponownie, ponieważ traci zdolność skutecznego wchłaniania spoiwa.
Rodzaje plecionek i dobór szerokości
Plecionki różnią się między innymi szerokością, rodzajem miedzi oraz obecnością topnika. Najczęściej spotyka się następujące rozwiązania:
- Plecionka miedziana z topnikiem – jest gotowa do użycia bez dodatkowego przygotowania i zapewnia dobrą powtarzalność pracy;
- Plecionka miedziana bez topnika – przed użyciem wymaga nałożenia kalafonii lub środka przeznaczonego do elektroniki;
- Improwizowana plecionka – może zostać wykonana z oplotu kabla koncentrycznego albo cienkiego przewodu wielodrutowego pozbawionego izolacji.
Szerokość plecionki należy dopasować do wielkości pola lutowniczego i ilości usuwanego spoiwa. Wąska taśma, na przykład o szerokości około 1,5 mm, sprawdza się przy pojedynczych padach, drobnych elementach SMD i gęsto rozmieszczonych wyprowadzeniach. Szersza plecionka jest odpowiednia do większych pól masy, złączy, padów BGA oraz dużych ilości cyny.
Zbyt szeroka taśma może niepotrzebnie ogrzewać sąsiednie elementy, natomiast zbyt wąska szybko się nasyca i wymaga częstego odcinania.
Topnik i kalafonia – dlaczego są potrzebne?
Topnik usuwa warstwę tlenków, poprawia zwilżanie miedzi i ułatwia przepływ roztopionej cyny do wnętrza plecionki. Bez niego proces trwa dłużej i wymaga intensywniejszego nagrzewania, co zwiększa ryzyko uszkodzenia PCB.
Podczas przygotowania plecionki warto pamiętać o kilku zasadach:
- Plecionka fabrycznie nasączona – zazwyczaj może być używana bez dodatkowego topnika, choć niewielka ilość preparatu na trudnym połączeniu może zwiększyć skuteczność;
- Plecionka bez topnika – powinna zostać pokryta kalafonią lub środkiem przeznaczonym do danego rodzaju spoiwa;
- Oplot lub przewód zastępczy – wymaga dokładnego nasączenia topnikiem, ponieważ sama miedź zwykle słabo wchłania lut;
- Umiarkowane dozowanie – ogranicza ilość osadu, który po zakończeniu pracy trzeba usunąć z płytki.
Do elektroniki należy stosować wyłącznie odpowiednie topniki. Preparaty kwasowe przeznaczone do instalacji hydraulicznych mogą powodować korozję i nie powinny być używane na PCB.
Jak prawidłowo używać plecionki?
Przygotowanie stanowiska
Przed rozpoczęciem pracy należy przygotować odpowiednie narzędzia i środki:
- Lutownica z regulacją temperatury – umożliwia dopasowanie parametrów do rodzaju spoiwa i wielkości pola;
- Plecionka o właściwej szerokości – najlepiej fabrycznie nasączona topnikiem;
- Topnik do elektroniki – potrzebny szczególnie przy plecionce nienasączonej lub utlenionym spoiwie;
- Pinceta i obcinaczki – ułatwiają ustawienie taśmy oraz usuwanie zużytych fragmentów;
- Środek czyszczący – na przykład alkohol izopropylowy albo preparat zalecany przez producenta topnika;
- Wentylacja lub pochłaniacz oparów – ogranicza kontakt z dymem powstającym podczas podgrzewania topnika.
Usuwanie cyny krok po kroku
Właściwie przeprowadzona procedura pozwala ograniczyć czas nagrzewania i ryzyko uszkodzenia płytki:
- Nałóż topnik. Niewielką ilością pokryj połączenie i końcówkę plecionki, jeśli nie została wcześniej nasączona.
- Ustaw taśmę. Połóż świeży fragment bezpośrednio na cynie przeznaczonej do usunięcia.
- Przyłóż rozgrzany grot. Dociśnij go do górnej powierzchni plecionki, nie przesuwając taśmy po padzie.
- Obserwuj przepływ spoiwa. Po roztopieniu cyna stanie się widoczna wewnątrz miedzianej struktury.
- Zakończ nagrzewanie. Unieś grot i plecionkę jednocześnie, zanim lut ponownie zastygnie.
- Odetnij nasycony fragment. Jeśli na padzie pozostała cyna, powtórz czynność przy użyciu świeżego odcinka.
- Oczyść i skontroluj pole. Usuń pozostałości topnika, a następnie sprawdź stan pada, ścieżek i sąsiednich połączeń.
Nie należy odrywać plecionki, która przykleiła się do pola lutowniczego. Trzeba ponownie ją podgrzać, poczekać na roztopienie spoiwa i dopiero wtedy delikatnie unieść. Próba usunięcia zimnej taśmy może doprowadzić do oderwania pada.
Usuwanie cyny w typowych sytuacjach
Zalane pady SMD i mostki lutownicze
Podczas lutowania elementów SMD nadmiar spoiwa może połączyć sąsiednie wyprowadzenia. Aby bezpiecznie usunąć taki mostek, należy wykonać następujące czynności:
- Nałóż niewielką ilość topnika na zwarte wyprowadzenia.
- Umieść wąską plecionkę na mostku lutowniczym.
- Podgrzej taśmę grotem do chwili, w której spoiwo zacznie w nią wnikać.
- Unieś jednocześnie grot i plecionkę, a następnie odetnij nasycony fragment.
- Sprawdź połączenia pod lupą i w razie potrzeby powtórz procedurę.
Bardzo cienką nitkę cyny można czasem usunąć mechanicznie, ale wymaga to dużej ostrożności. Bezpieczniejszym rozwiązaniem jest zwykle użycie topnika i plecionki, ponieważ zmniejsza ono ryzyko uszkodzenia padów, ścieżek oraz obudowy elementu.
Nadmiar cyny na przewodach
Przy lutowaniu przewodów spoiwo powinno równomiernie zwilżać poszczególne druciki, a nie tworzyć dużą kroplę na powierzchni. Jeżeli punkt jest przepełniony, część lutu można usunąć plecionką, a następnie ponownie wykonać połączenie.
Plecionka nie naprawi przewodu, do którego cyna wpłynęła zbyt daleko pod izolację. Taki odcinek staje się sztywny i może pękać pod wpływem drgań, dlatego w razie potrzeby należy go skrócić i przygotować ponownie.
Wylutowywanie elementów THT
Plecionka może pomóc w oczyszczaniu wyprowadzeń i niektórych otworów montażowych. Procedura obejmuje kilka etapów:
- Nałóż topnik na połączenie.
- Umieść plecionkę na cynie otaczającej wyprowadzenie.
- Podgrzej taśmę i pozwól jej wchłonąć możliwie dużo spoiwa.
- Powtórz czynność przy kolejnych punktach, używając świeżych fragmentów.
Przy całkowitym oczyszczaniu metalizowanych otworów THT odsysacz zazwyczaj jest skuteczniejszy niż plecionka. Taśma najlepiej sprawdza się przy usuwaniu pozostałości z powierzchni pada i wyprowadzenia.
Przygotowanie padów BGA
Podczas wyrównywania padów po demontażu układu BGA należy używać odpowiednio szerokiej plecionki, dużej ilości właściwego topnika oraz kontrolowanej temperatury. Taśmy nie powinno się mocno dociskać ani przesuwać po powierzchni.
Praca przy polach BGA wymaga doświadczenia, ponieważ przegrzanie lub tarcie może łatwo doprowadzić do oderwania drobnych padów.
Plecionka a spoiwa bezołowiowe
Spoiwa bezołowiowe zazwyczaj wymagają wyższej temperatury pracy niż tradycyjne luty ołowiowe. Są przez to trudniejsze do usunięcia i powodują większe obciążenie termiczne płytki.
Podczas pracy ze spoiwem bezołowiowym pomocne są następujące rozwiązania:
- Wstępne podgrzanie płytki – ogranicza lokalne różnice temperatury i skraca czas kontaktu grotu z polem;
- Grot o odpowiedniej pojemności cieplnej – sprawniej przekazuje energię niż bardzo cienka końcówka, która szybko się wychładza;
- Topnik zgodny ze spoiwem – poprawia zwilżanie i przyspiesza przepływ lutu do plecionki;
- Stopniowe usuwanie cyny – ogranicza ryzyko przegrzania padów i laminatu.
W niektórych naprawach przed użyciem plecionki dodaje się niewielką ilość kompatybilnego spoiwa o niższej temperaturze topnienia. Powstała mieszanina łatwiej się roztapia i może być szybciej usunięta.
Łączenie różnych stopów należy stosować świadomie, z uwzględnieniem technologii wykonania urządzenia oraz wymagań dotyczących jego późniejszej eksploatacji.
Odświeżanie starych połączeń lutowanych
Plecionka służy nie tylko do usuwania błędów. Można wykorzystać ją także do przygotowania starych, utlenionych lub wadliwych połączeń do ponownego lutowania.
Standardowa procedura naprawcza wygląda następująco:
- Usuń stare spoiwo. Zbierz cynę z pola za pomocą plecionki lub odsysacza.
- Oczyść powierzchnię. Zastosuj alkohol izopropylowy albo inny środek przeznaczony do użytego topnika.
- Oceń stan pola. Sprawdź, czy pad nie jest odklejony, przegrzany, skorodowany lub mechanicznie uszkodzony.
- Nałóż świeży topnik i spoiwo. Wykonaj nowe połączenie, kontrolując ilość cyny oraz czas nagrzewania.
- Skontroluj efekt. Obejrzyj lut pod powiększeniem i sprawdź, czy nie powstały zwarcia.
Nowe spoiwo należy nakładać dopiero po dokładnym oczyszczeniu i ocenie stanu padów. Samo ponowne podgrzanie wadliwego połączenia może nie usunąć przyczyny problemu.
Najczęstsze błędy podczas pracy z plecionką
Nieprawidłowa technika może obniżyć skuteczność rozlutowywania i uszkodzić płytkę. Najczęstsze błędy to:
- Zbyt długie nagrzewanie – prowadzi do przegrzania laminatu, elementów i pól lutowniczych;
- Używanie taśmy bez topnika – utrudnia wchłanianie spoiwa i niepotrzebnie wydłuża pracę;
- Zbyt mocne dociskanie grotu – zwiększa ryzyko mechanicznego uszkodzenia lub oderwania pada;
- Przesuwanie rozgrzanej plecionki po PCB – może zerwać osłabione pola oraz rozprowadzić cynę po sąsiednich ścieżkach;
- Odrywanie zastygniętej taśmy – grozi wyrwaniem pada lub uszkodzeniem wyprowadzenia;
- Ponowne używanie nasyconego fragmentu – obniża zdolność plecionki do pochłaniania kolejnej porcji lutu;
- Usuwanie dużej ilości cyny jednocześnie – w takim przypadku lepiej najpierw zastosować odsysacz, a plecionką zebrać pozostałości;
- Pomijanie czyszczenia – niektóre pozostałości topnika mogą sprzyjać korozji, upływności i kolejnym awariom.
Alternatywne metody usuwania cyny
Odsysacz cyny
Mechaniczny lub elektryczny odsysacz wykorzystuje podciśnienie do zasysania roztopionego spoiwa. Jest szczególnie skuteczny przy większej ilości lutu i oczyszczaniu otworów THT.
Podstawowa procedura użycia odsysacza obejmuje następujące kroki:
- Rozgrzej cynę do stanu płynnego.
- Umieść końcówkę odsysacza możliwie blisko połączenia.
- Uruchom mechanizm zasysający.
- W razie potrzeby ponownie nałóż topnik i powtórz czynność.
Odsysacz dobrze usuwa większą ilość cyny, natomiast plecionka zapewnia większą precyzję przy drobnych elementach SMD i wyrównywaniu padów. Oba narzędzia często stosuje się kolejno.
Strząsanie roztopionej cyny
Metoda ta polega na roztopieniu spoiwa i gwałtownym strząśnięciu go z płytki. Wiąże się jednak z ryzykiem rozprysku gorącego metalu, poparzenia, uszkodzenia elementów oraz powstania zwarcia w innym miejscu.
Ze względów bezpieczeństwa należy korzystać z plecionki lub odsysacza, które umożliwiają kontrolowane usuwanie lutu.
Oplot kabla koncentrycznego jako rozwiązanie awaryjne
W razie braku profesjonalnej plecionki można wykorzystać czysty miedziany oplot przewodu koncentrycznego. Przed użyciem trzeba go odpowiednio przygotować:
- Oddziel oplot od pozostałych warstw przewodu.
- Uformuj go tak, aby dobrze przylegał do pola lutowniczego.
- Dokładnie nasącz miedź kalafonią lub topnikiem do elektroniki.
- Przyłóż oplot do spoiwa i podgrzej go lutownicą.
- Po nasyceniu odetnij zużyty fragment.
Rozwiązanie to może pomóc w sytuacji awaryjnej, ale dedykowana plecionka zwykle zapewnia lepszą kontrolę, skuteczność i powtarzalność pracy.
Czyszczenie płytki po użyciu plecionki
Po zakończeniu pracy na PCB mogą pozostać resztki kalafonii lub innego topnika. Sposób czyszczenia należy dostosować do zastosowanego preparatu.
Najczęściej wykorzystuje się następujące metody:
- Alkohol izopropylowy – sprawdza się przy wielu standardowych pozostałościach kalafonii i topników;
- Preparat do czyszczenia elektroniki – może skuteczniej usuwać trudne osady, jeśli jest bezpieczny dla laminatu i podzespołów;
- Metoda wskazana przez producenta topnika – jest szczególnie ważna przy środkach aktywnych, których pozostałości mogą powodować korozję lub upływność.
Czyszczenie wpływa nie tylko na wygląd płytki, lecz także na niezawodność i trwałość połączeń. Przed użyciem preparatu należy upewnić się, że nie uszkodzi on laminatu, oznaczeń, tworzyw ani elementów zamontowanych na PCB.
Praktyczne zasady bezpiecznej pracy
Podczas korzystania z plecionki warto przestrzegać następujących zasad:
- Dobieraj szerokość taśmy do pola – ograniczysz niepotrzebne nagrzewanie sąsiednich obszarów;
- Stosuj topnik do elektroniki – nie próbuj usuwać cyny na sucho;
- Używaj grotu o odpowiedniej wielkości – zbyt mały grot może nie przekazywać wystarczającej ilości ciepła;
- Ograniczaj czas nagrzewania – szczególnie przy delikatnych padach, cienkim laminacie i elementach SMD;
- Regularnie odcinaj zużyte fragmenty – świeża plecionka szybciej wchłania spoiwo;
- Nie ciągnij za przyklejoną taśmę – najpierw ponownie roztop znajdującą się pod nią cynę;
- Pracuj w dobrze wentylowanym miejscu – unikaj wdychania dymu powstającego podczas podgrzewania topnika;
- Po pracy oczyść i skontroluj PCB – usuń osad, sprawdź stan padów oraz wyklucz zwarcia.
