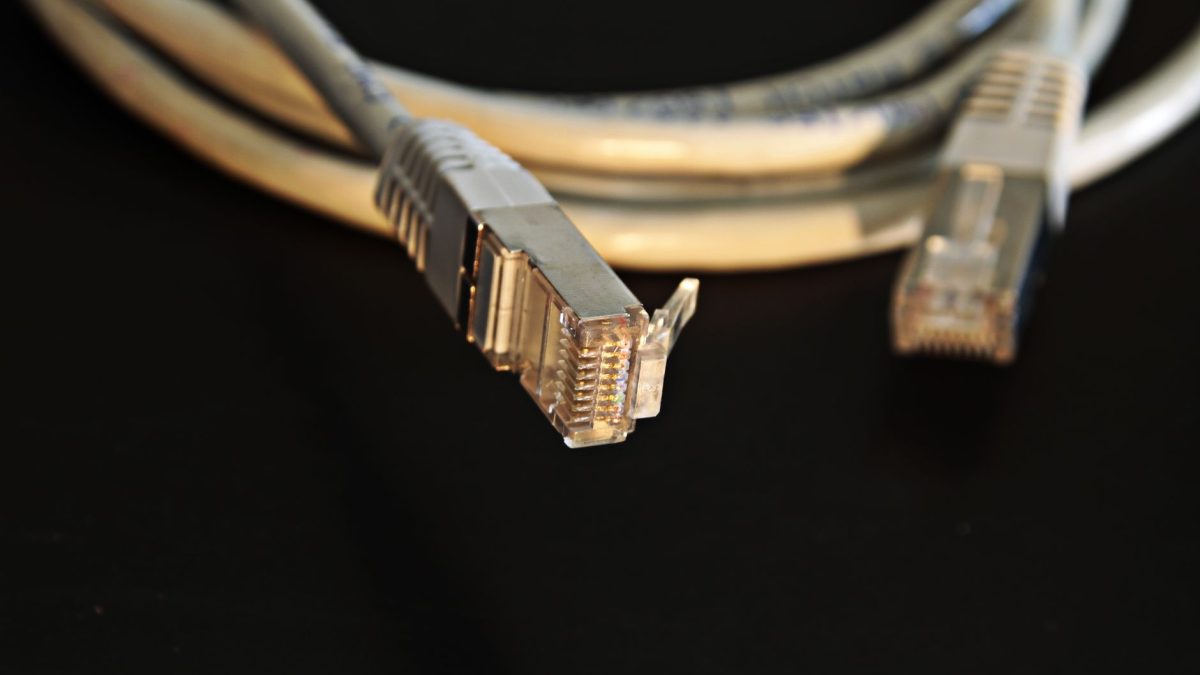

Skrętka komputerowa – rodzaje kabli, budowa i zastosowanie

Skrętka komputerowa to podstawowy typ kabla miedzianego stosowanego w sieciach komputerowych, telekomunikacji oraz systemach elektronicznych – od Ethernetu i monitoringu IP po telefonię oraz automatykę budynkową.

Czym jest skrętka komputerowa?

Skrętka to kabel sygnałowy zbudowany z jednej lub kilku par przewodów miedzianych skręconych ze sobą. Taka konstrukcja ogranicza wpływ zakłóceń elektromagnetycznych i przesłuchów między żyłami.

Skrętkę wykorzystuje się przede wszystkim w:

• Łączach telekomunikacyjnych – między innymi w telefonii analogowej i cyfrowej;
• Sieciach komputerowych – zwłaszcza w lokalnych sieciach Ethernet;
• Instalacjach teleinformatycznych – takich jak monitoring IP, systemy VoIP i automatyka budynkowa.

Kabel może przesyłać sygnały analogowe oraz cyfrowe, dlatego jest uniwersalnym medium transmisyjnym wykorzystywanym w wielu rodzajach instalacji.

Budowa skrętki komputerowej

Podstawowy przekrój kabla

Typowa skrętka komputerowa używana w sieciach Ethernet składa się z czterech par przewodów, czyli ośmiu żył umieszczonych we wspólnym płaszczu zewnętrznym.

Każda para jest skręcona wzdłużnie, co pomaga ograniczyć:

• wpływ zakłóceń elektromagnetycznych z otoczenia,
• przesłuchy między parami przewodów,
• pogorszenie jakości sygnału podczas transmisji.

Poszczególne pary mogą mieć różną liczbę skrętów na metr. Zróżnicowana długość skrętu zmniejsza przesłuchy NEXT i FEXT oraz pomaga zachować wymagane parametry transmisyjne kabla.

Elementy konstrukcyjne

W typowym kablu U/UTP, F/UTP lub S/FTP można wyróżnić następujące elementy:

• Żyły miedziane – wykonane z pełnego drutu lub linki, przy czym każda para składa się z dwóch żył;
• Izolacja żył – wykonana z tworzywa zapewniającego odpowiednie właściwości elektryczne;
• Skręcone pary – ułożone z różną długością skrętu w celu ograniczenia przesłuchów;
• Ekran – wykonany z folii, metalowego oplotu lub obu tych materiałów, zależnie od konstrukcji kabla;
• Płaszcz zewnętrzny – chroniący przewody przed uszkodzeniami mechanicznymi i wpływem otoczenia.

W skrętkach ekranowanych zabezpieczenie może obejmować wszystkie pary jednocześnie lub każdą parę osobno. W najbardziej rozbudowanych konstrukcjach stosuje się zarówno indywidualne ekrany par, jak i wspólny ekran kabla.

Rodzaje skrętki – U/UTP, F/UTP, U/FTP i S/FTP

Rodzaj skrętki określa się przede wszystkim na podstawie sposobu ekranowania. Pierwsza część symbolu opisuje ekran wspólny kabla, a druga informuje o ekranowaniu poszczególnych par.

Skrętka nieekranowana – UTP i U/UTP

UTP to tradycyjne określenie skrętki nieekranowanej. Zgodne z aktualnym systemem oznaczenie U/UTP wskazuje na brak wspólnego ekranu oraz brak ekranowania poszczególnych par.

Najważniejsze cechy tego przewodu to:

• Uniwersalne zastosowanie – kabel jest powszechnie używany w sieciach domowych i biurowych;
• Łatwy montaż – brak ekranu ułatwia obróbkę, zakańczanie i prowadzenie przewodu;
• Niski koszt – U/UTP jest zwykle tańsza od skrętek ekranowanych;
• Wystarczająca odporność – sprawdza się w środowiskach o niewielkim poziomie zakłóceń elektromagnetycznych.

Skrętki ekranowane folią – FTP, F/UTP i U/FTP

Określenie FTP bywa używane ogólnie w odniesieniu do skrętek ekranowanych folią. Dokładniejsze oznaczenia wskazują jednak sposób rozmieszczenia ekranu.

F/UTP ma wspólny ekran foliowy otaczający wszystkie pary, ale nie posiada ekranów na poszczególnych parach. W kablu U/FTP każda para jest osobno owinięta folią, natomiast cały przewód nie ma dodatkowego ekranu wspólnego.

Kable ekranowane folią sprawdzają się w instalacjach narażonych na umiarkowane zakłócenia, na przykład prowadzonych w pobliżu przewodów zasilających lub urządzeń elektronicznych.

Skrętki ekranowane oplotem – STP, S/UTP i S/FTP

STP to ogólne określenie skrętki ekranowanej, w której zabezpieczenie może mieć postać metalowego oplotu. Dokładną konstrukcję przewodu opisują bardziej precyzyjne oznaczenia:

• S/UTP – wspólny ekran z oplotu otacza wszystkie pary, które nie są ekranowane osobno;
• S/FTP – wspólny ekran z oplotu jest uzupełniony ekranem foliowym na każdej parze;
• SF/UTP lub SF/FTP – wspólny ekran łączy folię z oplotem, zapewniając zwiększoną ochronę przed zakłóceniami.

Takie przewody wykorzystuje się przede wszystkim w halach przemysłowych, centrach danych oraz instalacjach prowadzonych w pobliżu urządzeń dużej mocy.

Kategorie skrętki – pasmo i szybkość transmisji

Kategorie skrętki są definiowane przez odpowiednie normy TIA oraz ISO/IEC. Różnią się pasmem częstotliwości, obsługiwanymi standardami Ethernet i przeznaczeniem.

Najważniejsze parametry popularnych kategorii przedstawia tabela:

Kategoria	Pasmo	Typowe zastosowanie	Obsługiwana transmisja
Kat. 3	do 16 MHz	telefonia, starsze sieci	10BASE-T
Kat. 5e	do 100 MHz	sieci domowe i biurowe	do 1 Gb/s na 100 m
Kat. 6	do 250 MHz	wydajne sieci LAN	1 Gb/s na 100 m, 10 Gb/s na krótszych odcinkach
Kat. 6A	do 500 MHz	sieci 10 Gigabit Ethernet	10 Gb/s na 100 m
Kat. 7	do 600 MHz	profesjonalne instalacje ekranowane	do 10 Gb/s
Kat. 7A	do 1000 MHz	instalacje o wysokich wymaganiach transmisyjnych	do 10 Gb/s

Niższe kategorie 1–4

Dawne kategorie skrętki były wykorzystywane głównie w telefonii oraz starszych systemach transmisyjnych:

• Kat. 1 – przeznaczona do usług telefonicznych, z pasmem do około 100 kHz;
• Kat. 2 – stosowana w aplikacjach głosowych i usługach terminalowych, z pasmem do 1 MHz;
• Kat. 3 – używana między innymi w sieciach 10BASE-T, z pasmem do 16 MHz;
• Kat. 4 – przeznaczona do starszych systemów transmisyjnych, z pasmem do 20 MHz.

W nowych instalacjach kategorie 1–4 zostały zastąpione przez kategorię 5e i wyższe.

Kategorie 5 i 5e

Kategoria 5e pracuje w paśmie do 100 MHz i obsługuje Gigabit Ethernet 1000BASE-T na odcinku do 100 m. Jest często stosowana w instalacjach domowych, małych biurach oraz systemach monitoringu IP.

Kabel najczęściej zakańcza się złączem modułowym 8P8C, powszechnie nazywanym RJ45. Starsza kategoria 5 nie jest obecnie zalecana do wykonywania nowych instalacji.

Kategorie 6 i 6A

Kategoria 6 pracuje w paśmie do 250 MHz i zapewnia większy margines parametrów niż kategoria 5e. Obsługuje Gigabit Ethernet na pełnej długości kanału, a 10GBASE-T na ograniczonych odległościach zależnych między innymi od konstrukcji instalacji i poziomu zakłóceń.

Kategoria 6A pracuje w paśmie do 500 MHz i umożliwia transmisję 10GBASE-T na odcinku do 100 m. Jest dobrym wyborem do nowych instalacji wymagających wysokiej przepustowości i wieloletniej eksploatacji.

Kategorie 7 i 7A

Skrętki kategorii 7 i 7A są przeznaczone do pracy przy wysokich częstotliwościach. Zwykle mają konstrukcję ekranowaną, na przykład S/FTP, i są stosowane w instalacjach profesjonalnych oraz środowiskach o podwyższonym poziomie zakłóceń.

Kategoria 7 pracuje w paśmie do 600 MHz, a kategoria 7A do 1000 MHz. Parametry kompletnego toru zależą jednak nie tylko od kabla, lecz także od złączy, gniazd, paneli krosowych i przewodów przyłączeniowych.

Zastosowanie skrętki w systemach elektronicznych

Sieci komputerowe i Ethernet

Najważniejszym zastosowaniem skrętki są lokalne sieci Ethernet. Kabel umożliwia:

• Podłączanie urządzeń – komputerów, drukarek, punktów dostępowych, routerów i przełączników;
• Budowę okablowania strukturalnego – w domach, biurach i obiektach użyteczności publicznej;
• Dwukierunkową transmisję danych – między urządzeniami pracującymi w trybie pełnego dupleksu.

Skrętka jest jednym z podstawowych mediów wykorzystywanych w okablowaniu komputerowym. Drugim jest światłowód, stosowany szczególnie na większych odległościach i w połączeniach szkieletowych.

Telefonia i telekomunikacja

Skrętka znajduje zastosowanie zarówno w telefonii analogowej, jak i cyfrowej. Służy do wykonywania tradycyjnych linii telefonicznych, okablowania usług głosowych oraz systemów przesyłających głos i dane.

Monitoring IP i systemy bezpieczeństwa

W systemach monitoringu skrętka zapewnia transmisję obrazu oraz może jednocześnie zasilać urządzenia. Jej najważniejsze możliwości obejmują:

• Obsługę kamer IP – przewód przesyła obraz, dźwięk i dane sterujące;
• Zasilanie PoE – energia oraz dane mogą być przesyłane jednym kablem Ethernet;
• Transmisję obrazu HD i 4K – przy odpowiedniej przepustowości sieci i zastosowaniu właściwej kategorii kabla.

PoE upraszcza instalację, ponieważ eliminuje potrzebę doprowadzania osobnego przewodu zasilającego do każdego urządzenia.

VoIP, domofony IP i systemy audio-wideo

Skrętka obsługuje także wiele innych systemów wykorzystujących infrastrukturę Ethernet:

• VoIP i centrale IP – umożliwiają przesyłanie głosu w postaci danych sieciowych;
• Domofony i wideodomofony IP – wykorzystują kabel do komunikacji, a często również do zasilania PoE;
• Systemy audio-wideo przez IP – pozwalają rozprowadzać dźwięk i obraz za pośrednictwem infrastruktury sieciowej.

Automatyka budynkowa i systemy sterowania

W automatyce skrętka może służyć do:

• Obsługi systemów budynkowych – takich jak BMS, HVAC i sterowanie oświetleniem;
• Integracji zabezpieczeń – między innymi kontroli dostępu, rejestracji czasu pracy i instalacji alarmowych;
• Komunikacji z urządzeniami – na przykład sterownikami PLC, panelami operatorskimi i elementami IoT.

Parametry elektryczne i transmisyjne skrętki

O możliwościach kabla decydują jego parametry elektryczne i transmisyjne. Powinny być one zgodne z wymaganiami kategorii oraz całego toru transmisyjnego.

Pasmo częstotliwości

Każda kategoria skrętki ma określone pasmo pracy, na przykład 100 MHz dla kategorii 5e, 250 MHz dla kategorii 6 oraz 500 MHz dla kategorii 6A.

Pasmo wpływa na możliwość obsługi określonych standardów transmisji, ale nie jest bezpośrednim odpowiednikiem prędkości wyrażonej w Mb/s lub Gb/s.

Tłumienie i przesłuchy

Najważniejsze parametry jakościowe kabla to:

• Tłumienie – spadek poziomu sygnału wraz ze wzrostem długości przewodu;
• NEXT – przesłuch z sąsiedniej pary mierzony na tym samym końcu kabla;
• FEXT – przesłuch mierzony na przeciwległym końcu kabla;
• Straty odbiciowe – parametr związany z dopasowaniem impedancyjnym i odbiciami sygnału.

Prawidłowe skręcenie par, zachowanie geometrii kabla oraz odpowiednie ekranowanie pomagają ograniczyć zakłócenia i utrzymać stabilność transmisji.

Długość linii i topologia

W typowej sieci Ethernet maksymalna długość kanału transmisyjnego wynosi 100 m. Zwykle obejmuje ona do 90 m okablowania stałego oraz łącznie do 10 m przewodów krosowych.

Najczęściej stosuje się topologię gwiazdy, w której każde urządzenie jest połączone osobnym przewodem z przełącznikiem lub innym punktem centralnym. Dzięki temu uszkodzenie jednego połączenia zazwyczaj nie zakłóca pracy pozostałych urządzeń.

Jak dobrać skrętkę do konkretnego zastosowania?

Przy wyborze kabla należy uwzględnić wymaganą szybkość transmisji, poziom zakłóceń, rodzaj żyły, sposób montażu oraz warunki środowiskowe.

Kategoria kabla

Kategorię skrętki należy dopasować do planowanej szybkości sieci:

• Fast Ethernet 100 Mb/s – wystarczająca jest kategoria 5, jednak obecnie warto stosować co najmniej kat. 5e;
• Gigabit Ethernet 1 Gb/s – odpowiednia będzie kat. 5e lub wyższa;
• 10 Gigabit Ethernet – dla pełnego kanału o długości 100 m zalecana jest kat. 6A lub wyższa.

W monitoringu IP i systemach przesyłających obraz o wysokiej rozdzielczości warto rozważyć kategorię 6 lub 6A, szczególnie gdy instalacja ma być eksploatowana przez wiele lat.

Ekranowanie a środowisko pracy

Typ ekranowania powinien odpowiadać warunkom panującym w miejscu instalacji:

• Dom lub biuro – przy niewielkim poziomie zakłóceń zazwyczaj wystarcza U/UTP;
• Otoczenie kabli zasilających lub urządzeń elektrycznych – warto rozważyć F/UTP albo U/FTP;
• Środowisko przemysłowe – przy dużym poziomie zakłóceń odpowiednie mogą być S/FTP, SF/UTP lub SF/FTP.

Zastosowanie kabla ekranowanego wymaga zachowania ciągłości ekranu, użycia kompatybilnych komponentów oraz prawidłowego połączenia z instalacją wyrównawczą i uziemiającą budynku. Nieprawidłowo wykonany ekran może nie zapewnić oczekiwanej ochrony.

Rodzaj żyły – drut czy linka?

Dobór rodzaju żyły zależy od sposobu użytkowania przewodu:

Rodzaj żyły	Zastosowanie	Najważniejsza cecha
Drut	okablowanie stałe w ścianach, kanałach i korytach	stabilne parametry transmisyjne
Linka	przewody krosowe i połączenia urządzeń	większa elastyczność i odporność na częste zginanie

Do instalacji stałej należy wybierać drut, natomiast do elastycznych przewodów przyłączeniowych – linkę.

Warunki środowiskowe

Płaszcz zewnętrzny kabla powinien być dostosowany do miejsca montażu:

• Instalacje wewnętrzne – stosuje się między innymi powłoki PVC lub bezhalogenowe;
• Instalacje zewnętrzne – wymagają powłoki odpornej na promieniowanie UV, wilgoć i zmiany temperatury;
• Obiekty z wymaganiami przeciwpożarowymi – wymagają przewodów o klasie reakcji na ogień odpowiedniej do rodzaju i przeznaczenia budynku.

Praktyka montażu – na co zwrócić uwagę?

Sposób wykonania instalacji ma bezpośredni wpływ na niezawodność połączenia oraz zachowanie parametrów właściwych dla danej kategorii okablowania.

Zachowanie struktury skrętki

Podczas montażu gniazd, modułów i wtyków należy przestrzegać kilku zasad:

• Nie rozkręcać par na zbyt długim odcinku – skręt powinien zostać zachowany możliwie blisko punktu zakończenia;
• Unikać zagnieceń i ostrych zgięć – kabla nie należy również nadmiernie ściskać opaskami;
• Przestrzegać minimalnego promienia gięcia – zgodnie z zaleceniami producenta przewodu;
• Nie przekraczać dopuszczalnej siły naciągu – zbyt mocne ciągnięcie może trwale zmienić geometrię kabla.

Uszkodzenie geometrii skrętki może zwiększyć tłumienie i przesłuchy, powodując spadek szybkości lub niestabilność połączenia.

Prowadzenie przewodów

Podczas wykonywania okablowania teleinformatycznego należy unikać:

• prowadzenia skrętki równolegle i w niewielkiej odległości od kabli zasilających dużej mocy,
• montowania przewodów w sposób powodujący stałe naprężenia mechaniczne,
• łączenia komponentów różnych kategorii bez uwzględnienia wpływu na cały tor transmisyjny.

Cały tor transmisyjny uzyskuje parametry najsłabszego zastosowanego elementu. Zasada ta dotyczy kabla, modułów, gniazd, paneli krosowych, złączy oraz przewodów przyłączeniowych.

Skrętka w okablowaniu strukturalnym

W okablowaniu strukturalnym skrętka jest wykorzystywana przede wszystkim do lokalnych połączeń poziomych – od gniazd abonenckich, przez panele krosowe, aż po przełączniki i inne urządzenia aktywne.

Światłowód stosuje się natomiast głównie w połączeniach szkieletowych, na większych odległościach oraz tam, gdzie wymagane są bardzo wysoka przepustowość i odporność na zakłócenia elektromagnetyczne.
