Transceiver, czyli nadajnik-odbiornik, to urządzenie elektroniczne łączące funkcje nadawania i odbierania sygnałów w jednym module. Umożliwia dwukierunkową transmisję radiową, optyczną lub elektryczną. Stosuje się go wszędzie tam, gdzie system musi zarówno wysyłać, jak i odbierać dane — od radiotelefonów i modułów RF po sieci Ethernet, światłowody, magistrale przemysłowe oraz układy mikroprocesorowe.
Co to jest transceiver?
Transceiver, określany po polsku jako nadajnik-odbiornik lub nadajnikoodbiornik, jest urządzeniem telekomunikacyjnym pełniącym jednocześnie funkcję nadajnika i odbiornika. Nazwa powstała z połączenia angielskich słów transmitter, czyli nadajnik, oraz receiver, czyli odbiornik.
W przeciwieństwie do oddzielnych modułów nadawczych i odbiorczych transceiver integruje oba tory w jednej obudowie. Takie rozwiązanie upraszcza konstrukcję systemu, zmniejsza liczbę komponentów i może ograniczyć koszty wdrożenia.
Transceivery są podstawowymi elementami radiokomunikacji, sieci komputerowych, systemów światłowodowych, urządzeń mobilnych, infrastruktury operatorów telekomunikacyjnych oraz instalacji automatyki przemysłowej.
Jak działa transceiver?
Choć szczegóły zależą od wykorzystywanej technologii, typowy transceiver realizuje podobną sekwencję operacji:
- generowanie i modulacja sygnału – urządzenie pobiera dane wejściowe, takie jak głos, obraz lub pakiety danych, a następnie koduje je i moduluje na falę nośną dostosowaną do wybranego medium transmisyjnego;
- transmisja przez medium – zmodulowany sygnał jest wzmacniany i przekazywany do anteny, przewodu lub złącza optycznego. Jeśli medium jest współdzielone w obu kierunkach, do separacji torów wykorzystuje się dupleksery albo przełączniki;
- odbiór i demodulacja – odebrany sygnał jest filtrowany, wzmacniany, demodulowany i dekodowany, po czym odzyskane dane trafiają do urządzenia nadrzędnego, na przykład mikrokontrolera, przełącznika sieciowego lub komputera.
Proces ten można opisać jako powtarzający się cykl odbioru, przetwarzania i nadawania danych. W trybie pełnego dupleksu transceiver może jednocześnie nadawać i odbierać sygnały. W trybie półdupleksu operacje te odbywają się naprzemiennie.
Budowa funkcjonalna transceivera
Większość transceiverów, niezależnie od obsługiwanej technologii, składa się z trzech głównych bloków:
- tor nadawczy TX – obejmuje układ kodowania i modulacji, wzmacniacz mocy lub sterownik linii oraz element wyjściowy, taki jak antena, złącze elektryczne, laser albo dioda LED;
- tor odbiorczy RX – zawiera układ wejściowy, na przykład antenę lub fotodetektor, a także filtry, wzmacniacz małoszumny, demodulator, dekoder danych i mechanizmy korekcji błędów;
- blok sterowania i interfejsu – odpowiada za konfigurację, diagnostykę, zarządzanie energią oraz komunikację z urządzeniem nadrzędnym przez interfejs, taki jak SPI, I²C, SerDes, MII lub PCIe.
W transceiverach wykorzystujących jeden kanał do nadawania i odbioru stosuje się również przełączniki torów T/R lub filtry dupleksowe. Zapewniają one odpowiednią izolację między torem nadawczym a odbiorczym.
Kluczowe parametry techniczne transceiverów
Wybór odpowiedniego transceivera wymaga uwzględnienia parametrów wpływających na kompatybilność, jakość transmisji i niezawodność systemu:
- medium transmisyjne – może nim być powietrze w komunikacji RF, przewód miedziany, taki jak skrętka UTP lub kabel koncentryczny, albo światłowód jednomodowy bądź wielomodowy;
- pasmo częstotliwości lub długość fali – transceivery radiowe pracują w określonych pasmach RF, natomiast moduły optyczne wykorzystują między innymi długości fali 850 nm, 1310 nm lub 1550 nm;
- przepływność danych – może wynosić od kilku kilobitów na sekundę w magistralach przemysłowych do setek gigabitów na sekundę w centrach danych i sieciach szkieletowych;
- zasięg i budżet mocy – maksymalna odległość transmisji zależy od mocy nadajnika, czułości odbiornika, tłumienia kanału oraz właściwości wybranego medium;
- tryb pracy – półdupleks umożliwia naprzemienne nadawanie i odbieranie, a pełny dupleks pozwala wykonywać obie operacje jednocześnie;
- interfejs urządzenia nadrzędnego – układ może komunikować się z procesorem, mikrokontrolerem lub układem FPGA między innymi przez SPI, I²C, MII, SerDes albo PCIe;
- zgodność ze standardami – transceiver powinien obsługiwać wymagany standard, na przykład Ethernet 1G lub 10G, SFP, QSFP, RS-485, CAN albo IEEE 802.11;
- zużycie energii – parametr ten ma szczególne znaczenie w urządzeniach mobilnych, czujnikach bezprzewodowych i systemach zasilanych bateryjnie.
Typowe rodzaje transceiverów
Transceivery radiowe RF
Transceiver radiowy obsługuje bezprzewodową transmisję w określonym paśmie częstotliwości. Odpowiada za modulację i demodulację sygnałów RF, współpracę z anteną oraz realizację funkcji wymaganych przez dany protokół łączności.
Podczas nadawania tor odbiorczy jest zazwyczaj wyciszany lub izolowany, aby sygnał o dużej mocy nie zakłócał jego pracy. W urządzeniach pracujących w pełnym dupleksie konieczna jest skuteczna separacja torów TX i RX.
Przykładem jest CC1101 — transceiver RF przeznaczony między innymi do współpracy z platformą Arduino i innymi mikrokontrolerami. Układ umożliwia bezprzewodową transmisję danych na krótkie i średnie odległości. Transceivery RF wykorzystuje się w systemach IoT, pilotach bezprzewodowych, czujnikach, radiokomunikacji amatorskiej i urządzeniach mobilnych.
Transceivery optyczne
Transceiver optyczny przekształca sygnał elektryczny w optyczny, a po stronie odbiorczej ponownie zamienia światło na sygnał elektryczny. Dzięki temu dane mogą być przesyłane przez światłowód z dużą prędkością i na znaczne odległości.
Po stronie nadajnika laser lub dioda LED emituje światło modulowane zgodnie z przesyłanymi danymi. Po stronie odbiornika fotodetektor rejestruje sygnał optyczny i przekazuje go do dalszego dekodowania.
Transceivery optyczne są instalowane w przełącznikach, routerach i serwerach jako moduły SFP, SFP+ lub QSFP. Pozwalają dostosować urządzenie sieciowe do wymaganej przepustowości, zasięgu i rodzaju włókna bez wymiany całego sprzętu.
Transceivery do przewodów miedzianych
Transceiver miedziany przekształca sygnał urządzenia sieciowego do postaci odpowiedniej dla skrętki lub innego przewodu. Może realizować kodowanie, modulację, korekcję błędów i dopasowanie impedancji, zapewniając niezawodną transmisję na określonym dystansie.
Takie układy są stosowane w przełącznikach, routerach, kartach sieciowych oraz urządzeniach wykorzystujących standardy Ethernet 1G lub 10G. Dostępne są również moduły SFP przeznaczone do transmisji przez skrętkę miedzianą.
Transceivery magistral szeregowych i przemysłowych
W systemach mikroprocesorowych transceivery pełnią funkcję interfejsów warstwy fizycznej. Łączą układ cyfrowy z medium transmisyjnym, dopasowując poziomy napięć oraz parametry elektryczne sygnału.
Najczęściej spotykane rozwiązania obejmują:
- RS-485 – umożliwia różnicową transmisję na duże odległości i jest szeroko stosowany w automatyce przemysłowej oraz systemach SCADA;
- CAN – zapewnia wysoką odporność na zakłócenia i obsługuje magistrale wykorzystywane między innymi w motoryzacji, maszynach oraz automatyce;
- USB, LVDS i inne standardy – wykorzystują specjalizowane transceivery dopasowujące poziomy sygnałów, impedancję i pozostałe parametry elektryczne do wymagań interfejsu.
Celem takich transceiverów jest zapewnienie stabilnej, dwukierunkowej wymiany danych między komponentami systemu elektronicznego.
Zastosowania transceiverów w systemach elektronicznych
Sieci komputerowe i centra danych
Transceivery są podstawowymi komponentami współczesnej infrastruktury sieciowej. Wykorzystuje się je przede wszystkim w następujących urządzeniach i połączeniach:
- przełączniki i routery – korzystają z modułów SFP, SFP+ lub QSFP przeznaczonych do światłowodów albo przewodów miedzianych;
- karty sieciowe serwerów – zapewniają interfejs do sieci lokalnych, centrów danych i sieci szkieletowych;
- połączenia między budynkami i pomieszczeniami technicznymi – wykorzystują transceivery dopasowane do wymaganej odległości, przepustowości i rodzaju okablowania.
Modułowa konstrukcja pozwala zmienić przepustowość, zasięg lub medium transmisyjne bez konieczności wymiany całego urządzenia sieciowego. W wielu przypadkach wystarczy zainstalować odpowiedni moduł transceivera.
Telekomunikacja i infrastruktura operatorów
Transceivery pracują w magistralnych liniach światłowodowych, węzłach szkieletowych i stacjach bazowych sieci komórkowych. Zapewniają szybką i stabilną transmisję danych, głosu oraz obrazu, często na znaczne odległości.
Radiokomunikacja, Wi-Fi i IoT

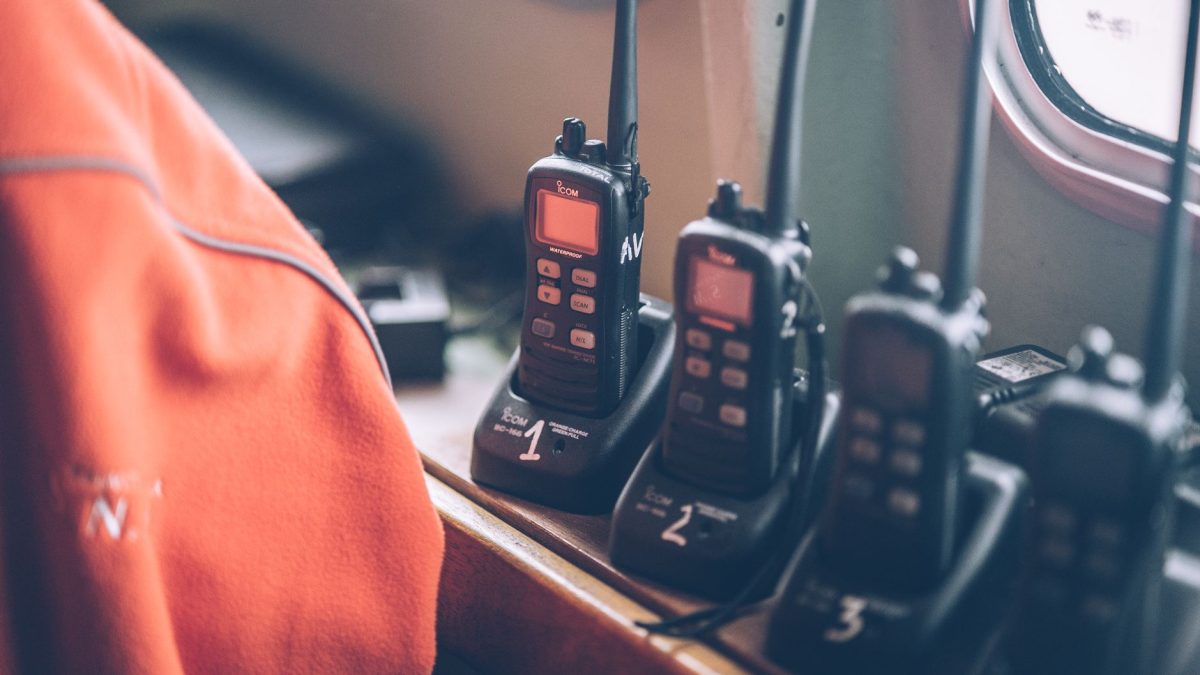

Radiotelefony, modemy LTE i 5G, routery Wi-Fi, bramki IoT oraz bezprzewodowe moduły czujników wykorzystują transceivery RF. Układy te mogą wysyłać dane pomiarowe, odbierać polecenia, pobierać aktualizacje i utrzymywać dwukierunkowe połączenie z siecią.
W urządzeniach zasilanych bateryjnie szczególnie ważne są niski pobór mocy, możliwość przechodzenia w tryb uśpienia oraz krótki czas wybudzania.
Automatyka przemysłowa i systemy SCADA
W systemach sterowania, monitorowania i zbierania danych transceivery RS-485, CAN oraz innych magistral przemysłowych odpowiadają za komunikację między sterownikami, czujnikami i urządzeniami wykonawczymi. Ich zadaniem jest utrzymanie niezawodnej transmisji również w środowiskach narażonych na zakłócenia elektromagnetyczne.
Motoryzacja i transport
W pojazdach wykorzystuje się transceivery CAN, LIN i FlexRay, które zapewniają komunikację między sterownikami silnika, modułami bezpieczeństwa, czujnikami oraz systemami multimedialnymi.
Transceivery są również stosowane w lotnictwie, kolejnictwie i specjalistycznych systemach transportowych, gdzie odpowiadają za dwukierunkowe przesyłanie pomiarów, komunikatów diagnostycznych i poleceń sterujących.
Transceiver optyczny w sieci Ethernet
Typowy optyczny transceiver Ethernet jest modułem instalowanym w gnieździe przełącznika, routera, serwera lub karty sieciowej. Jego działanie obejmuje następujące etapy:
- odbiór danych z urządzenia nadrzędnego – transceiver pobiera sygnał elektryczny z interfejsu SerDes lub MII, koduje go zgodnie ze standardem i steruje laserem albo diodą LED;
- transmisja przez światłowód – sygnał optyczny przemieszcza się włóknem do transceivera znajdującego się po drugiej stronie połączenia;
- konwersja i dekodowanie – moduł odbiorczy zamienia światło na sygnał elektryczny, dekoduje dane i przekazuje je do urządzenia sieciowego.
Taki transceiver może obsługiwać prędkości 1G, 10G lub 25G oraz zasięgi od kilkuset metrów do kilkudziesięciu kilometrów. Dokładne możliwości zależą od rodzaju włókna, długości fali, mocy nadajnika i czułości odbiornika.
Transceiver RF w systemie mikroprocesorowym
Moduł CC1101 jest transceiverem RF przeznaczonym do współpracy z platformą Arduino i innymi mikrokontrolerami. Jego najważniejsze funkcje obejmują:
- dwukierunkową komunikację – jeden układ może wysyłać i odbierać dane bez potrzeby stosowania osobnych modułów;
- obsługę interfejsu SPI – mikrokontroler wykorzystuje go do przesyłania danych, konfiguracji parametrów i wydawania poleceń sterujących;
- przetwarzanie sygnału radiowego – układ realizuje modulację, demodulację, filtrację, zarządzanie mocą oraz komunikację w obsługiwanych pasmach ISM.
Takie transceivery pozwalają szybko dodać łączność bezprzewodową do czujników, liczników energii, systemów automatyki domowej i urządzeń zdalnego sterowania.
Projektowanie i integracja transceivera
Podczas integracji transceivera należy uwzględnić wymagania transmisyjne, konstrukcję urządzenia oraz warunki środowiskowe. Najważniejsze etapy projektu to:
- dobór medium i standardu – należy określić wymaganą przepustowość, zasięg, odporność na zakłócenia i warunki pracy, a następnie wybrać transceiver radiowy, optyczny, miedziany lub przemysłowy;
- dopasowanie interfejsu urządzenia nadrzędnego – transceiver musi współpracować z mikrokontrolerem, procesorem lub układem FPGA przez odpowiedni interfejs, na przykład SPI, I²C, SerDes albo magistralę równoległą;
- zaprojektowanie zasilania – szczególne znaczenie mają stabilizacja napięcia, filtrowanie zakłóceń, rozmieszczenie kondensatorów odsprzęgających i kontrola poboru energii;
- zapewnienie kompatybilności elektromagnetycznej – transceivery wysokoczęstotliwościowe wymagają prawidłowego projektu płytki PCB, odpowiedniego prowadzenia masy, ekranowania oraz ograniczenia emisji zakłóceń;
- dobór anteny lub okablowania – w systemach RF ważne są położenie anteny, jej zysk, charakterystyka promieniowania i dopasowanie impedancji, natomiast w transmisji przewodowej należy uwzględnić rodzaj kabla, złącza oraz długość połączenia;
- wdrożenie diagnostyki – nowoczesne transceivery mogą udostępniać pomiary temperatury, mocy optycznej, poziomu sygnału i liczby błędów, ułatwiając monitorowanie oraz optymalizację systemu.
Prawidłowy dobór transceivera powinien uwzględniać nie tylko nominalną prędkość transmisji, ale także zasięg, kompatybilność, pobór mocy, odporność na zakłócenia i wymagania projektowe całego systemu.
