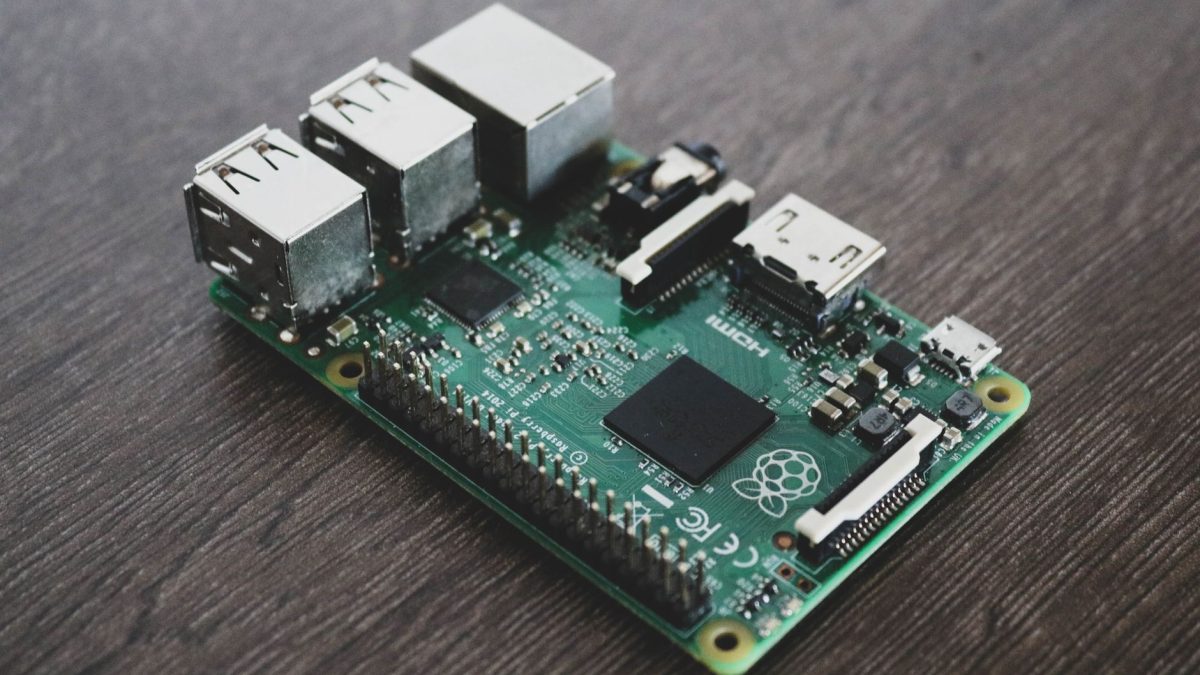

Raspberry Pi doskonale sprawdza się jako centrum domowego systemu smart home. Jest niedrogie, energooszczędne i elastyczne, a rozbudowana społeczność zapewnia dostęp do dokumentacji, integracji oraz gotowych rozwiązań. Budowa systemu obejmuje zaplanowanie architektury, dobór sprzętu, instalację platformy, takiej jak Home Assistant lub Domoticz, oraz podłączenie urządzeń.
1. Dlaczego Raspberry Pi jako centrala smart home?
Raspberry Pi 4 lub Raspberry Pi 5 oferuje wydajność wystarczającą do obsługi rozbudowanej automatyki domowej, obejmującej dziesiątki czujników, integracji i scenariuszy. Minikomputer pobiera niewiele energii, może pracować 24 godziny na dobę przez 7 dni w tygodniu i współpracuje z popularnymi platformami, takimi jak Home Assistant, Domoticz oraz Homebridge.
W praktyce Raspberry Pi może pełnić kilka funkcji:
- centrali automatyki odpowiedzialnej za reguły, scenariusze i przetwarzanie danych,
- serwera WWW udostępniającego panel sterowania,
- bramy komunikacyjnej łączącej protokoły Wi-Fi, Zigbee, Z-Wave, MQTT i HTTP.
2. Architektura systemu smart home z Raspberry Pi
Warstwy systemu
Typowa architektura systemu opartego na Raspberry Pi składa się z trzech głównych warstw:
- Warstwa centrali – Raspberry Pi z zainstalowanym Home Assistant OS albo Raspberry Pi OS z Domoticz zarządza urządzeniami, automatyzacjami i interfejsem użytkownika;
- Warstwa urządzeń – obejmuje komercyjne rozwiązania, takie jak Philips Hue, IKEA TRÅDFRI, inteligentne zamki, klimatyzatory i kamery IP, a także własne moduły zbudowane na bazie Arduino, ESP8266 lub ESP32;
- Warstwa komunikacji – odpowiada za niezawodną wymianę danych między centralą, czujnikami i urządzeniami wykonawczymi.
Urządzenia mogą komunikować się z centralą za pomocą różnych technologii:
- Wi-Fi – obsługuje między innymi inteligentne gniazdka, żarówki, klimatyzatory i kamery;
- Zigbee – jest wykorzystywane przez energooszczędne czujniki, przyciski i źródła światła komunikujące się przez bramkę lub adapter USB;
- Z-Wave – znajduje zastosowanie w zamkach, termostatach oraz modułach podtynkowych;
- Ethernet – zapewnia stabilne połączenie Raspberry Pi i innych urządzeń stacjonarnych.
Do obsługi Zigbee często wykorzystuje się adapter USB, taki jak ConBee III. System rozpoznaje go jako port szeregowy, na przykład /dev/ttyACM0.
3. Dobór sprzętu – co będzie potrzebne?
Odpowiednio dobrane podzespoły mają bezpośredni wpływ na stabilność i niezawodność systemu smart home. Podstawowy zestaw powinien obejmować:
- Raspberry Pi – modele Raspberry Pi 4 i Raspberry Pi 5 zapewniają odpowiednią wydajność oraz obsługę sieci, a w rozbudowanym systemie warto wybrać wariant z co najmniej 4 GB pamięci RAM;
- Nośnik danych – do podstawowej instalacji wystarczy karta microSD klasy 10 o pojemności co najmniej 32 GB, jednak większą niezawodność zapewni dysk SSD podłączony przez USB;
- Zasilacz – Raspberry Pi 4 wymaga stabilnego zasilacza USB-C zgodnego z zaleceniami producenta, najczęściej 5,1 V i 3 A, natomiast dla Raspberry Pi 5 zalecany jest zasilacz USB-C Power Delivery o mocy 27 W;
- Obudowa z chłodzeniem – radiator lub wentylator pomaga utrzymać bezpieczną temperaturę podczas pracy ciągłej;
- Połączenie sieciowe – Ethernet zapewnia stabilniejszą komunikację niż Wi-Fi, szczególnie przy wielu integracjach, kamerach lub aktywnym serwerze VPN;
- Adaptery i bramki – ConBee III, adapter Z-Wave USB, Hue Bridge lub bramka IKEA umożliwiają obsługę urządzeń korzystających z różnych standardów;
- Moduły mikrokontrolerowe – Arduino, ESP8266 i ESP32 pozwalają budować własne czujniki oraz sterowniki komunikujące się z centralą.
4. Wybór platformy programowej – Home Assistant, Domoticz lub Homebridge
Home Assistant OS
Home Assistant OS to kompletne środowisko przeznaczone do automatyzacji domu i najprostszy wybór dla większości użytkowników Raspberry Pi. Jest dostępny jako gotowy obraz systemu i nie wymaga ręcznej instalacji podstawowych komponentów.
Platforma zawiera serwer WWW, bazę danych, mechanizm integracji, narzędzia do automatyzacji oraz funkcje tworzenia kopii zapasowych i instalowania aktualizacji.
W programie Raspberry Pi Imager można wybrać Home Assistant OS z kategorii „Other specific-purpose OS”, a następnie wskazać sekcję przeznaczoną dla automatyki domowej. Pozwala to szybko przygotować kartę microSD.
Raspberry Pi OS z Home Assistant lub Domoticz
Alternatywą jest instalacja uniwersalnego systemu Raspberry Pi OS, a następnie uruchomienie wybranego środowiska automatyki, na przykład Home Assistant Container lub Domoticz. Takie rozwiązanie daje większą kontrolę nad systemem i pozwala instalować dodatkowe usługi.
Domoticz można zainstalować za pomocą skryptu pobierającego i konfigurującego środowisko:
curl -sSL install.domoticz.com | sudo bash
Po uruchomieniu polecenia instalator pobierze wymagane pliki i przeprowadzi użytkownika przez konfigurację. Należy określić protokół HTTP lub HTTPS, numer portu, katalog instalacyjny oraz zadbać o przypisanie Raspberry Pi stałego adresu IP.
Homebridge dla integracji z Apple HomeKit
Homebridge umożliwia dodanie do Apple HomeKit urządzeń, które nie obsługują tego standardu natywnie. Po instalacji warto skonfigurować usługę tak, aby uruchamiała się automatycznie wraz z systemem:
sudo systemctl enable homebridge
Dzięki Homebridge Raspberry Pi może pełnić funkcję bramy łączącej urządzenia różnych producentów z ekosystemem Apple HomeKit.
5. Przygotowanie systemu – zapis obrazu na karcie microSD
Do przygotowania nośnika można użyć programu Raspberry Pi Imager, dostępnego dla systemów Windows, macOS i Linux. Instalacja przebiega w kilku krokach:
- włóż kartę microSD do czytnika w komputerze;
- wybierz Home Assistant OS albo Raspberry Pi OS, jeśli planujesz ręcznie zainstalować środowisko automatyki;
- skonfiguruj nazwę hosta, hasło, sieć Wi-Fi, strefę czasową i układ klawiatury, jeśli wybrany system udostępnia te opcje;
- włącz SSH, jeżeli Raspberry Pi ma działać bez monitora i klawiatury;
- zapisz obraz na karcie microSD, a po zakończeniu procesu bezpiecznie odłącz nośnik;
- umieść kartę w Raspberry Pi, podłącz sieć i na końcu włącz zasilanie.
Pierwsze uruchomienie Home Assistant OS może potrwać od 5 do 20 minut, ponieważ system inicjalizuje usługi i pobiera wymagane komponenty.
6. Konfiguracja sieci i stałego adresu IP
DHCP i punkt dostępowy
W sieci domowej router zazwyczaj pełni funkcję głównego serwera DHCP. Jeśli korzystasz z dodatkowego punktu dostępowego, pozostaw DHCP włączone wyłącznie na głównym routerze. Na pozostałych urządzeniach należy je wyłączyć, aby uniknąć konfliktów adresów IP.
Na wszystkich punktach dostępowych warto skonfigurować tę samą nazwę sieci Wi-Fi, hasło i typ zabezpieczeń. Ułatwi to urządzeniom przełączanie się między punktami o najsilniejszym sygnale.
Stały adres IP dla Raspberry Pi
Stały adres IP sprawia, że panel sterowania pozostaje dostępny zawsze pod tym samym adresem. Najwygodniejszą metodą jest rezerwacja adresu w serwerze DHCP routera na podstawie adresu MAC Raspberry Pi. Alternatywnie można ręcznie skonfigurować statyczny adres IP w systemie.
Dzięki temu adres, na przykład 192.168.1.50, nie będzie się zmieniał, a integracje, aplikacje mobilne i skróty do panelu zachowają prawidłowe połączenie.
7. Pierwsze logowanie do Home Assistant i konfiguracja podstawowa
Po uruchomieniu Home Assistant OS i zakończeniu inicjalizacji interfejs można otworzyć w przeglądarce pod adresem http://homeassistant.local:8123. Jeżeli nazwa lokalna nie zostanie rozpoznana, należy użyć adresu IP przydzielonego przez router, na przykład http://192.168.1.50:8123.
Podczas pierwszej konfiguracji należy wykonać następujące czynności:
- utworzyć konto administratora i zabezpieczyć je silnym, unikalnym hasłem;
- podać lokalizację domu, ponieważ wpływa ona na automatyzacje związane ze wschodem i zachodem słońca, pogodą oraz obecnością domowników;
- sprawdzić automatycznie wykryte urządzenia i usługi, takie jak żarówki, bramki, telewizory, głośniki oraz inne urządzenia sieciowe.
8. Integracja urządzeń – praktyczne przykłady
Oświetlenie
Home Assistant współpracuje z wieloma popularnymi systemami oświetlenia:
- Philips Hue – integracja wykorzystuje dedykowaną bramkę Hue Bridge;
- IKEA TRÅDFRI – urządzenia można połączyć za pośrednictwem zgodnej bramki producenta;
- Oświetlenie Zigbee – żarówki, taśmy LED i sterowniki można obsługiwać za pomocą adaptera USB, takiego jak ConBee III, oraz odpowiedniej integracji Zigbee.
Po podłączeniu ConBee III do Raspberry Pi adapter jest zwykle widoczny jako urządzenie szeregowe, na przykład /dev/ttyACM0. Właściwy port należy wskazać podczas konfiguracji integracji Zigbee.
Zamki, ogrzewanie i klimatyzacja
System może obsługiwać urządzenia odpowiedzialne za bezpieczeństwo i komfort domowników:
- Inteligentne zamki – modele korzystające z Z-Wave można dodać przez integrację Z-Wave JS i zgodny adapter USB;
- Klimatyzacja – wybrane urządzenia producentów, takich jak Mitsubishi Electric lub Daikin, umożliwiają sterowanie temperaturą i trybami pracy z poziomu Home Assistant;
- Ogrzewanie i termostaty – modele komunikujące się przez Z-Wave, Zigbee lub Wi-Fi pozwalają tworzyć harmonogramy i automatyzacje zależne od temperatury.
Kamery IP
Kamery IP, na przykład Hikvision lub Reolink, można włączyć do systemu za pomocą standardu ONVIF albo strumienia RTSP. Dzięki temu panel może wyświetlać obraz na żywo, a wykrycie ruchu lub osoby może uruchamiać określone automatyzacje.
Własne moduły na Arduino lub ESP i MQTT
W projektach hybrydowych Raspberry Pi pełni funkcję centrali, a Arduino, ESP8266 lub ESP32 obsługują urządzenia peryferyjne. Mikrokontrolery mogą odczytywać dane z czujników temperatury, ruchu i otwarcia, a następnie przesyłać je przez MQTT. Broker MQTT może działać na tym samym urządzeniu co system automatyki.
MQTT zapewnia lekką i wydajną komunikację opartą na modelu publikowania oraz subskrybowania wiadomości. Home Assistant i Domoticz mogą subskrybować wybrane tematy i reagować na przesyłane wartości niemal natychmiast.
9. Przykładowe scenariusze automatyzacji
Po skonfigurowaniu integracji można tworzyć scenariusze zwiększające wygodę, bezpieczeństwo i efektywność energetyczną domu:
- Oświetlenie korytarza – światło włącza się po wykryciu ruchu przez czujnik Zigbee i automatycznie gaśnie po określonym czasie bez aktywności;
- Sterowanie temperaturą – system obniża temperaturę nocą, może uwzględniać prognozę pogody i ceny energii oraz wyłącza ogrzewanie po wykryciu otwartego okna;
- Symulacja obecności – podczas nieobecności domowników oświetlenie w wybranych pomieszczeniach włącza się zgodnie z harmonogramem lub kontrolowaną losowością.
Home Assistant udostępnia wizualny edytor automatyzacji. Bardziej zaawansowane reguły można tworzyć w języku YAML oraz za pomocą skryptów.
10. Dostęp zdalny – VPN, HTTPS i bezpieczeństwo
VPN na Raspberry Pi
Serwer VPN umożliwia bezpieczny dostęp do systemu smart home spoza sieci domowej bez bezpośredniego wystawiania panelu sterowania do internetu. Po zestawieniu tunelu urządzenie zdalne może korzystać z zasobów tak, jakby znajdowało się w sieci lokalnej.
HTTPS/TLS i zabezpieczenie systemu
Bezpieczeństwo systemu warto oprzeć na kilku uzupełniających się rozwiązaniach:
- HTTPS/TLS – szyfruje komunikację z interfejsem WWW, na przykład przy użyciu certyfikatów Let’s Encrypt;
- Silne dane logowania – unikalne hasła i nazwy użytkowników ograniczają ryzyko przejęcia konta administratora;
- Ograniczony dostęp – panel administracyjny, SSH i inne usługi powinny być dostępne wyłącznie z zaufanej sieci lub przez VPN;
- Regularne aktualizacje – Raspberry Pi OS, Home Assistant, Domoticz, dodatki i pozostałe usługi powinny być systematycznie aktualizowane.
Dodatkową ochronę zapewnia segmentacja sieci i utworzenie osobnego VLAN-u dla urządzeń IoT. Takie rozwiązanie wymaga jednak odpowiednio skonfigurowanego routera lub zarządzalnego przełącznika sieciowego.
11. Serwer WWW, panele i dodatkowe integracje
Raspberry Pi może jednocześnie działać jako serwer WWW dla własnych paneli oraz prostych stron diagnostycznych. Apache2 można zainstalować za pomocą polecenia:
sudo apt install apache2 -y
Serwer może udostępniać statyczne strony HTML, wykresy danych i niestandardowe panele uzupełniające interfejs Home Assistant lub Domoticz.
Na Raspberry Pi można również uruchomić usługi SSH i Samba, aby wygodnie zarządzać plikami oraz zdalnie administrować systemem. Dostęp do tych usług powinien być ograniczony do zaufanej sieci i chroniony silnymi danymi uwierzytelniającymi.
12. Projektowanie systemu automatyki z punktu widzenia elektronika
Z perspektywy projektanta systemów elektronicznych kluczowe jest zaplanowanie liczby kanałów wejściowych i wyjściowych, typów urządzeń peryferyjnych oraz sposobu ich komunikacji. Przed rozpoczęciem montażu należy:
- zidentyfikować obwody, którymi system ma sterować, takie jak oświetlenie, rolety, gniazdka i ogrzewanie;
- wybrać moduły wykonawcze, w tym przekaźniki, sterowniki rolet i moduły podtynkowe, oraz określić sposób ich połączenia z centralą;
- dobrać czujniki temperatury, wilgotności, ruchu i otwarcia drzwi, a następnie przypisać im odpowiedni protokół komunikacyjny.
Dobrze zaprojektowany system z Raspberry Pi jako centralą można rozbudowywać etapami bez konieczności wymiany całej infrastruktury.
13. Testowanie, utrzymanie i rozwój systemu
System smart home najlepiej rozwijać iteracyjnie. W pierwszej kolejności warto uruchomić podstawowe funkcje, takie jak sterowanie oświetleniem i monitorowanie temperatury. Po sprawdzeniu ich stabilności można stopniowo dodawać kamery, zamki, kolejne czujniki, automatyzacje oraz integracje chmurowe.
Testowanie każdego elementu osobno ułatwia wykrywanie problemów i ogranicza ryzyko awarii całego systemu. Podczas eksploatacji warto pamiętać o najważniejszych czynnościach:
- Regularne kopie zapasowe – umożliwiają szybkie odtworzenie konfiguracji po awarii nośnika lub nieudanej aktualizacji;
- Monitorowanie temperatury Raspberry Pi – pozwala ocenić skuteczność chłodzenia i zapobiega ograniczaniu wydajności;
- Dokumentowanie połączeń i automatyzacji – usprawnia serwisowanie, diagnozowanie usterek i dalszą rozbudowę systemu.
