Higrometr, nazywany również wilgotnościomierzem, to przyrząd służący do pomiaru wilgotności powietrza — najczęściej wilgotności względnej RH wyrażanej w procentach. W elektronice jest jednym z podstawowych czujników środowiskowych. Umożliwia sterowanie wentylacją, klimatyzacją, nawilżaniem i osuszaniem, a także pomaga chronić urządzenia oraz materiały przed szkodliwym wpływem wilgoci.
Co właściwie mierzy higrometr?
Higrometr określa zawartość pary wodnej w gazach, przede wszystkim w powietrzu. W zastosowaniach domowych i przemysłowych najczęściej mierzy wilgotność względną RH, podawaną w procentach.
Wilgotność względna opisuje stosunek aktualnej ilości pary wodnej w powietrzu do maksymalnej ilości, jaką może ono zawierać w danej temperaturze. Wartość 50% RH oznacza, że powietrze osiągnęło połowę możliwego poziomu nasycenia parą wodną.
Nowoczesne higrometry elektroniczne mogą również obliczać wilgotność bezwzględną, czyli masę pary wodnej przypadającą na określoną objętość powietrza, wyrażaną na przykład w g/m³. Innym ważnym parametrem jest temperatura punktu rosy — temperatura, przy której para wodna zaczyna się skraplać na powierzchniach.
W zależności od konstrukcji higrometr może prezentować:
- wilgotność względną RH w procentach,
- wilgotność bezwzględną, na przykład w g/m³,
- temperaturę punktu rosy w °C.
W wielu modelach elektronicznych parametry te są wyświetlane jednocześnie. Ułatwia to ocenę warunków środowiskowych i wykorzystanie wyników w systemach automatyki.
Podstawy fizyczne pomiaru wilgotności
Powietrze może zawierać określoną maksymalną ilość pary wodnej, zależną od temperatury. Im wyższa temperatura, tym więcej pary wodnej może znaleźć się w powietrzu przed osiągnięciem stanu nasycenia.
Wilgotność względna jest bezpośrednio powiązana z temperaturą. Dlatego profesjonalne higrometry zwykle mierzą oba parametry jednocześnie i stosują kompensację temperaturową.
Punkt rosy zależy od rzeczywistej zawartości pary wodnej w powietrzu. Im więcej wilgoci znajduje się w powietrzu, tym wyższa jest temperatura, przy której rozpoczyna się kondensacja.
Monitorowanie punktu rosy ma szczególne znaczenie w serwerowniach, archiwach, magazynach farmaceutycznych i innych obiektach, w których kondensacja może prowadzić do korozji, rozwoju pleśni lub uszkodzenia wyposażenia.
Klasyczne rodzaje higrometrów
Higrometry wykorzystują różne zjawiska fizyczne zależne od poziomu wilgotności:

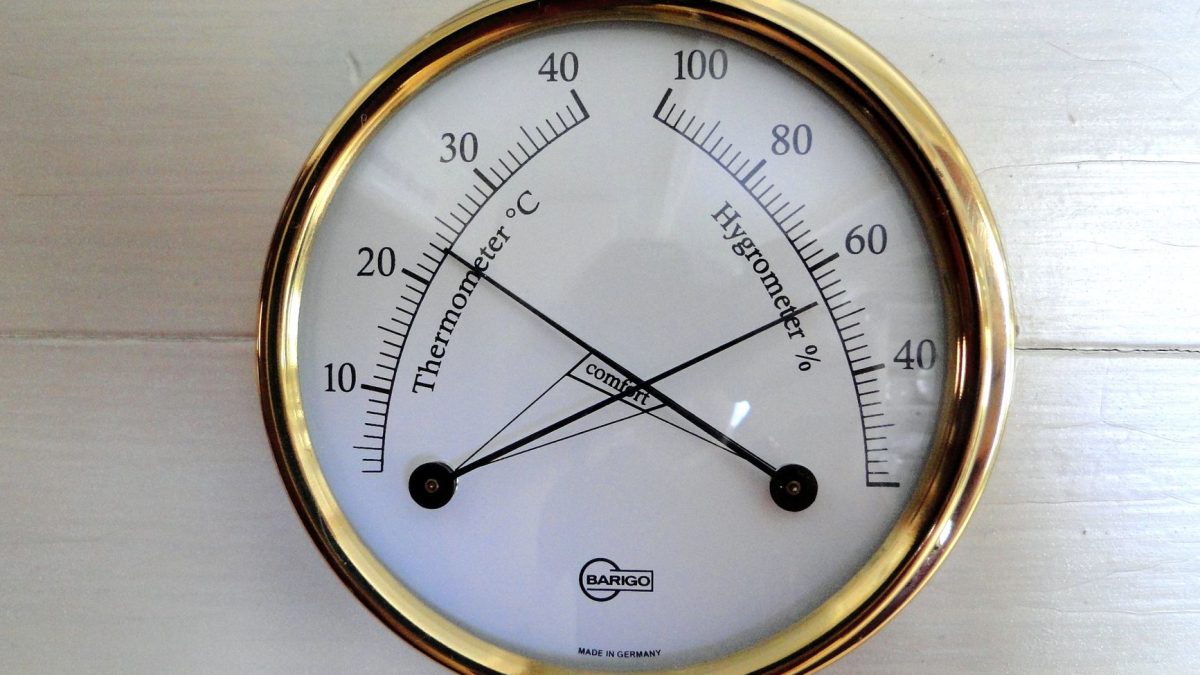

- Higrometr mechaniczny, włosowy lub membranowy – wykorzystuje materiał, którego długość albo kształt zmieniają się pod wpływem wilgoci, na przykład włos ludzki lub włókna organiczne. Układ dźwigni przekształca tę zmianę w wychylenie wskazówki na skali;
- Psychrometr – składa się z dwóch termometrów: suchego i mokrego. Różnica ich temperatur zależy od intensywności parowania wody, dzięki czemu pozwala obliczyć wilgotność względną;
- Higrometr punktu rosy z chłodzonym lustrem – wykorzystuje stopniowo chłodzoną powierzchnię. Temperatura, przy której pojawia się na niej kondensat, odpowiada temperaturze punktu rosy i umożliwia precyzyjne określenie wilgotności.
W nowoczesnych systemach elektronicznych rozwiązania mechaniczne są najczęściej zastępowane czujnikami pojemnościowymi i rezystancyjnymi. Decydują o tym ich niewielkie rozmiary, dobra stabilność i łatwa integracja z układami cyfrowymi.
Jak działają elektroniczne higrometry?
W urządzeniach elektronicznych stosuje się przede wszystkim pojemnościowe i rezystancyjne czujniki wilgotności. Ich działanie opiera się na pomiarze zmian właściwości elektrycznych materiału pochłaniającego parę wodną.
Czujnik pojemnościowy
Typowy pojemnościowy czujnik wilgotności działa w następujący sposób:
- jego dwie elektrody tworzą kondensator,
- między elektrodami znajduje się higroskopijny materiał dielektryczny,
- materiał pochłania parę wodną, co zmienia jego stałą dielektryczną,
- zmiana stałej dielektrycznej powoduje zmianę pojemności kondensatora.
Układ pomiarowy, taki jak mostek pojemnościowy, generator RC lub przetwornik pojemność–częstotliwość, zamienia zmianę pojemności na napięcie, częstotliwość albo wartość cyfrową. Mikrokontroler przelicza następnie otrzymany sygnał na wartość wilgotności względnej RH.
Czujniki pojemnościowe zapewniają dobrą liniowość w szerokim zakresie wilgotności, niewielką histerezę i wysoką stabilność długoterminową. Dzięki temu dominują we współczesnych higrometrach elektronicznych.
Czujnik rezystancyjny
W czujnikach rezystancyjnych materiał aktywny zmienia rezystancję pod wpływem pochłaniania pary wodnej. Może nim być warstwa polimerowa lub specjalna sól higroskopijna o właściwościach przewodzących.
Rezystancję mierzy się za pomocą dzielnika napięcia albo mostka pomiarowego. Mikrokontroler odczytuje sygnał przez przetwornik analogowo-cyfrowy, a następnie oblicza wilgotność RH na podstawie charakterystyki czujnika.
Czujniki rezystancyjne są proste i niedrogie, ale zwykle mniej stabilne oraz bardziej podatne na zanieczyszczenia niż modele pojemnościowe. Sprawdzają się przede wszystkim w prostych urządzeniach, w których kluczowe znaczenie ma niski koszt.
Czujniki punktu rosy i czujniki specjalistyczne
W wymagających zastosowaniach przemysłowych i laboratoryjnych wykorzystuje się bardziej zaawansowane rozwiązania:
- czujniki punktu rosy z chłodzonym lustrem i optyczną detekcją kondensatu,
- czujniki wilgotności przeznaczone do sprężonego powietrza oraz gazów procesowych,
- czujniki wykorzystujące przewodnictwo cieplne lub absorpcję promieniowania.
Ich konstrukcja jest bardziej złożona, ale cel pozostaje ten sam: określenie wilgotności względnej, wilgotności bezwzględnej lub punktu rosy oraz przedstawienie wyniku w użytecznej formie.
Co pokazuje elektroniczny higrometr?
Nowoczesne higrometry elektroniczne, szczególnie modele stosowane w automatyce budynkowej, często pełnią funkcję rozbudowanych stacji pomiarowych. W zależności od konstrukcji mogą wskazywać:
- aktualną wilgotność względną RH w procentach,
- temperaturę otoczenia w °C,
- wilgotność bezwzględną w g/m³,
- temperaturę punktu rosy w °C,
- ciśnienie, kierunek zmian oraz zarejestrowane wartości minimalne i maksymalne.
W zastosowaniach profesjonalnych higrometr może być częścią systemu monitorowania jakości powietrza. Dane są wówczas rejestrowane, archiwizowane i analizowane w czasie, co pozwala wykrywać niekorzystne trendy i automatycznie reagować na przekroczenie ustalonych progów.
Gdzie wykorzystuje się higrometry?
Dom i mieszkanie
W domu higrometr pomaga kontrolować warunki wpływające na komfort mieszkańców, zdrowie oraz stan budynku. Może również współpracować z nawilżaczem, osuszaczem lub systemem wentylacji, automatycznie regulując ich pracę na podstawie bieżących odczytów.
Higrometr jest szczególnie przydatny:
- w pokojach dziecięcych, w których ważne są stabilne i bezpieczne warunki,
- w piwnicach, pralniach i łazienkach narażonych na zawilgocenie,
- w pomieszczeniach, w których ogrzewanie nadmiernie wysusza powietrze.
Domowy higrometr pomaga utrzymać wilgotność na poziomie bezpiecznym dla zdrowia i konstrukcji budynku. Zbyt wysoka wilgotność sprzyja rozwojowi pleśni i grzybów, natomiast zbyt niska może podrażniać błony śluzowe, wysuszać skórę i obniżać komfort oddychania.
Budownictwo, drewno i materiały
W budownictwie higrometry służą do kontroli wilgotności powietrza oraz warunków przechowywania drewna i innych materiałów wrażliwych na zawilgocenie. Odpowiedni poziom wilgotności pomaga w:
- zapobieganiu deformacjom elementów drewnianych,
- ochronie parkietów, mebli i elementów wykończeniowych,
- kontrolowaniu schnięcia tynków, wylewek i innych materiałów budowlanych.
Do badania materiałów stałych stosuje się również specjalne mierniki wilgotności. Choć bywają nazywane higrometrami, działają inaczej niż czujniki wilgotności powietrza — na przykład mierzą rezystancję drewna.
Przemysł, magazyny i logistyka
W przemyśle utrzymanie właściwej wilgotności ma znaczenie zarówno dla przebiegu procesów technologicznych, jak i dla trwałości produktów. Higrometry wykorzystuje się między innymi w następujących obiektach:
- serwerownie – nadmierna wilgotność grozi kondensacją i korozją, natomiast zbyt niska zwiększa ryzyko wyładowań elektrostatycznych;
- archiwa i muzea – nieprawidłowe warunki mogą uszkadzać dokumenty, obrazy i artefakty;
- magazyny farmaceutyczne – wilgotność i temperatura wpływają na stabilność leków oraz materiałów medycznych;
- magazyny drewna, tekstyliów i produktów sypkich – kontrola wilgotności ogranicza ryzyko deformacji, zbrylania i rozwoju mikroorganizmów.
Higrometry używane w takich obiektach są często zintegrowane z systemem zarządzania budynkiem BMS. Współpracują z czujnikami temperatury i ciśnienia oraz z instalacjami wentylacji, ogrzewania i klimatyzacji.
Ogrodnictwo, szklarnie i rolnictwo
W szklarniach, tunelach foliowych i profesjonalnym ogrodnictwie kontrola wilgotności jest kluczowa dla zdrowia roślin oraz jakości plonów. Higrometry pomagają odpowiednio sterować zraszaniem, wietrzeniem i ogrzewaniem, aby utrzymać optymalne warunki wzrostu.
W rolnictwie stosuje się również mierniki wilgotności ziarna, pasz i innych produktów sypkich. Są przeznaczone do badania materiałów stałych, dlatego ich budowa i sposób pomiaru różnią się od typowych higrometrów powietrza.
Meteorologia i stacje pogodowe
W meteorologii higrometr jest podstawowym przyrządem do pomiaru wilgotności powietrza na różnych wysokościach i w wielu punktach obserwacyjnych. W stacjach pogodowych zwykle współpracuje z termometrem, tworząc termohigrometr, który rejestruje jednocześnie temperaturę i wilgotność.
Dane z termohigrometru pomagają określać temperaturę odczuwalną, przewidywać kondensację, mgłę i szron, oceniać komfort cieplny oraz modelować zjawiska atmosferyczne.
Higrometr w systemach elektronicznych i IoT
Dla elektronika higrometr jest czujnikiem stanowiącym część większego systemu pomiarowego. Typowy układ amatorski lub profesjonalny składa się z następujących elementów:
- pojemnościowego albo rezystancyjnego czujnika wilgotności, często z wbudowanym przetwornikiem analogowo-cyfrowym,
- mikrokontrolera lub układu typu SoC,
- interfejsu komunikacyjnego, takiego jak I²C, SPI, UART lub wyjście analogowe,
- modułu zasilania ze stabilizatorem i układem filtracji,
- opcjonalnego wyświetlacza LCD lub OLED, modułu łączności bezprzewodowej i pamięci do rejestrowania danych.
W systemach inteligentnego domu higrometr może realizować kilka praktycznych zadań:
- sterować nawilżaczami i osuszaczami,
- automatycznie włączać wentylację w łazience lub kuchni,
- kontrolować warunki w pokojach dziecięcych, sypialniach i domowych serwerowniach,
- monitorować szafy sterownicze, rozdzielnie i miejsca narażone na kondensację.
W rozwiązaniach IoT czujniki wilgotności są często integrowane z czujnikami temperatury i ciśnienia w jednym układzie scalonym. Umożliwia to budowę kompaktowych, energooszczędnych węzłów pomiarowych, które przesyłają dane do aplikacji, serwera lokalnego lub usługi chmurowej.
Kluczowe parametry elektronicznego higrometru
Przy wyborze czujnika lub projektowaniu systemu pomiarowego należy zwrócić uwagę na najważniejsze parametry katalogowe:
- Zakres pomiarowy – typowy czujnik obsługuje zakres 0–100% RH, ale niektóre modele pracują na przykład w zakresie 10–90% RH;
- Dokładność – jest najczęściej podawana jako ±x% RH dla określonego zakresu wilgotności i temperatury. Im bardziej wymagające zastosowanie, tym mniejszy powinien być dopuszczalny błąd;
- Rozdzielczość i szum pomiarowy – określają najmniejszą możliwą do zarejestrowania zmianę oraz stabilność kolejnych odczytów;
- Czas odpowiedzi – informuje, jak szybko czujnik reaguje na zmianę warunków. Krótki czas odpowiedzi jest ważny w wentylacji i automatyce;
- Histereza i stabilność długoterminowa – opisują różnice wskazań podczas wzrostu i spadku wilgotności oraz dryft pojawiający się wraz z upływem czasu;
- Zakres temperatury pracy – czujnik musi działać prawidłowo w całym przewidywanym zakresie temperatur i zapewniać odpowiednią kompensację temperaturową.
W zastosowaniach profesjonalnych liczy się nie tylko deklarowana dokładność, ale również stabilność długoterminowa, możliwość kalibracji i odporność czujnika na zanieczyszczenia.
Błędy pomiaru i interpretacji — na co uważać?
Typowy termohigrometr mierzy wilgotność względną za pomocą czujnika pojemnościowego. Wynik nie powinien być jednak traktowany jako bezpośrednia informacja o całkowitej ilości wody znajdującej się w pomieszczeniu.
Wilgotność względna zależy od temperatury, dlatego taka sama wartość RH w różnych temperaturach oznacza inną rzeczywistą zawartość pary wodnej.
Istotna jest także relacja między wilgotnością względną a punktem rosy. Gdy powietrze osiąga 100% RH, dalszy spadek temperatury prowadzi do kondensacji wilgoci na powierzchniach. Z tego powodu pomiar punktu rosy ma szczególne znaczenie w serwerowniach, archiwach i innych miejscach wrażliwych na zawilgocenie.
Na wskazania higrometru mogą wpływać następujące czynniki:
- lokalne warunki przepływu powietrza, w tym przeciągi i martwe strefy,
- bliskość grzejników, okien, nawiewów i zimnych ścian,
- źródła wilgoci, takie jak gotowanie, pranie i nawilżacze,
- zanieczyszczenia czujnika, w tym kurz, tłuszcz i aerozole.
Czujnik należy montować w miejscu reprezentatywnym dla całego pomieszczenia, z dala od bezpośrednich źródeł ciepła, wilgoci i intensywnego przepływu powietrza.
W systemach elektronicznych warto stosować odpowiednie osłony i filtry przepuszczające parę wodną, a także okresowo porównywać wskazania z przyrządem referencyjnym. W zastosowaniach profesjonalnych konieczna może być regularna kalibracja.
Przykładowy projekt prostego higrometru elektronicznego
Prosty higrometr elektroniczny można zbudować z łatwo dostępnych podzespołów:
- cyfrowego czujnika wilgotności i temperatury, na przykład z interfejsem I²C,
- mikrokontrolera z rodziny AVR, STM32 lub ESP32,
- wyświetlacza OLED albo LCD prezentującego wilgotność RH i temperaturę,
- układu zasilania korzystającego z portu USB, baterii lub zasilacza sieciowego.
Podstawowy cykl pracy takiego urządzenia obejmuje trzy etapy:
- Pomiar – czujnik mierzy wilgotność i temperaturę, a następnie udostępnia dane przez magistralę I²C;
- Przetwarzanie – mikrokontroler cyklicznie odczytuje dane i przelicza je na wartości fizyczne, takie jak % RH i °C;
- Prezentacja lub transmisja – wyniki są wyświetlane, zapisywane w pamięci albo przesyłane bezprzewodowo do systemu lokalnego lub usługi chmurowej.
Projekt można rozbudować o automatyczne sterowanie urządzeniami wykonawczymi, na przykład uruchamianie wentylatora, nawilżacza lub osuszacza po przekroczeniu ustalonego progu wilgotności. W bardziej zaawansowanej wersji warto dodać rejestrację danych, alarmy, obliczanie punktu rosy i zdalny podgląd parametrów.
