Przekaźnik to elektrycznie sterowany przełącznik, który umożliwia kontrolowanie obwodów o wysokim napięciu lub dużym natężeniu prądu za pomocą niewielkiego sygnału sterującego. Zapewnia przy tym separację galwaniczną między częścią sterującą a wykonawczą. Dzięki temu jest jednym z podstawowych elementów wykorzystywanych w elektronice, automatyce, energetyce i systemach sterowania.
Co to jest przekaźnik?
Przekaźnik jest urządzeniem elektrycznym lub elektronicznym, które po spełnieniu określonych warunków na wejściu powoduje nagłą zmianę stanu jednego albo kilku obwodów wyjściowych. Najczęściej reaguje na zmianę napięcia lub natężenia prądu. Po przekroczeniu wartości progowej wyjście przekaźnika przełącza się ze stanu wyłączonego na włączony albo odwrotnie.
W praktyce przekaźnik pełni funkcję przełącznika sterowanego sygnałem elektrycznym. Składa się z części sterującej, na przykład cewki lub układu elektronicznego, oraz części wykonawczej, czyli styków włączających albo wyłączających obwód odbiornika.
Jedną z najważniejszych zalet przekaźnika jest możliwość galwanicznego oddzielenia układu sterującego, takiego jak mikrokontroler, od obwodu wykonawczego, na przykład silnika lub lampy zasilanej napięciem 230 V. Zwiększa to bezpieczeństwo i pomaga chronić delikatną elektronikę przed przepięciami oraz uszkodzeniami.
Po co stosuje się przekaźnik?
Przekaźniki stosuje się przede wszystkim po to, aby:
- sterować wysokim napięciem lub dużym prądem za pomocą niewielkiego sygnału, na przykład włączać silnik zasilany napięciem 230 V przy użyciu mikrokontrolera 5 V,
- zapewnić separację galwaniczną między układem sterującym a obwodem mocy,
- realizować funkcje automatyki, takie jak opóźnione załączanie, zabezpieczanie urządzeń i jednoczesne przełączanie wielu obwodów,
- zwiększyć bezpieczeństwo obsługi i serwisowania urządzeń elektrycznych.

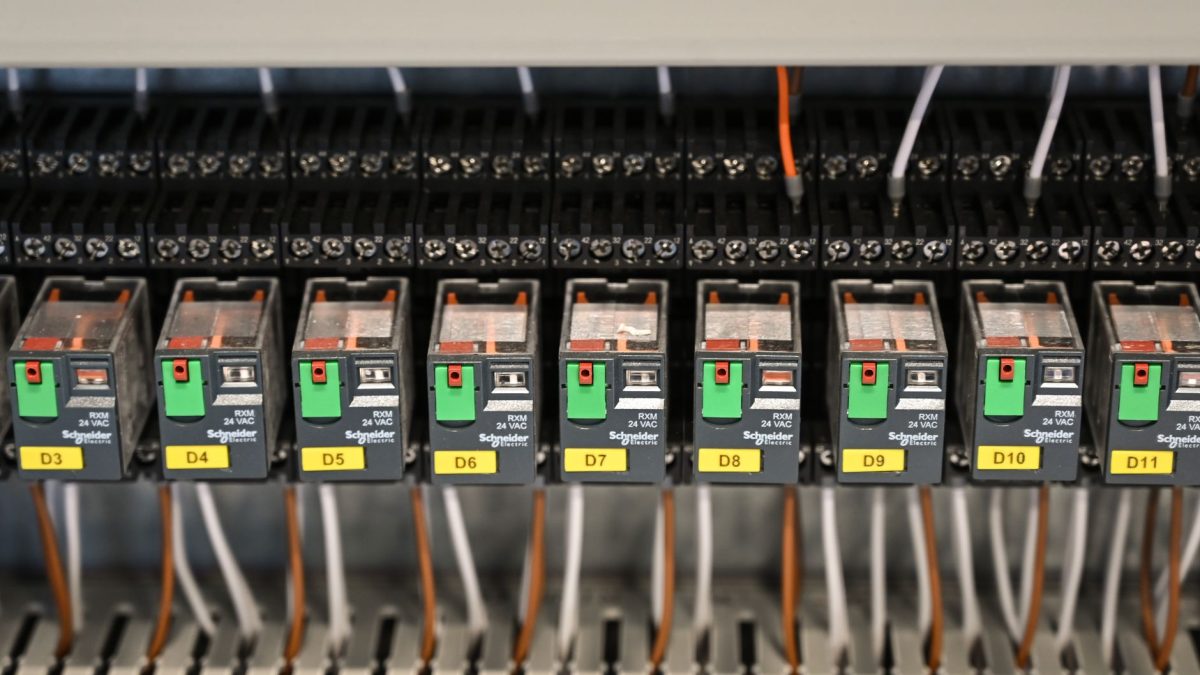

Przekaźniki można znaleźć między innymi w szafach sterowniczych, sterownikach PLC, systemach alarmowych, układach zasilania, instalacjach HVAC oraz elektronice samochodowej. Są wykorzystywane w niemal każdym bardziej złożonym systemie elektrycznym.
Budowa klasycznego przekaźnika elektromagnetycznego
Typowy przekaźnik elektromagnetyczny składa się z kilku podstawowych elementów:
- Cewka – jest nawinięta na metalowy rdzeń i po podaniu napięcia wytwarza pole elektromagnetyczne;
- rdzeń ferromagnetyczny – skupia pole magnetyczne i zwiększa siłę przyciągającą ruchomy element przekaźnika;
- kotwica – jest ruchomym elementem ferromagnetycznym przyciąganym przez rdzeń po wzbudzeniu cewki i odpowiada za przełączanie styków;
- styki robocze – mogą być normalnie otwarte, normalnie zamknięte lub przełączne i bezpośrednio łączą albo rozłączają obwód odbiornika;
- sprężyna powrotna – przywraca kotwicę do pozycji spoczynkowej po wyłączeniu cewki i zaniku pola magnetycznego;
- obudowa – chroni elementy mechaniczne i elektryczne oraz pomaga zachować odpowiedni odstęp izolacyjny między częścią sterującą a stykami mocy.
W miniaturowych przekaźnikach przeznaczonych do montażu na płytkach PCB wszystkie te elementy są odpowiednio zmniejszone i zamknięte w niewielkiej, najczęściej plastikowej obudowie.
Oznaczenia styków i podstawowa nomenklatura
Do opisywania styków przekaźnika stosuje się kilka standardowych oznaczeń:
- NO, normalnie otwarty – styk, który w stanie spoczynku jest rozwarty, a po zadziałaniu przekaźnika zostaje zamknięty;
- NC, normalnie zamknięty – styk, który w stanie spoczynku jest zwarty, a po zadziałaniu przekaźnika zostaje rozwarty;
- COM, wspólny – zacisk przełączany między stykami NO i NC, charakterystyczny dla zestyków przełącznych SPDT;
- cewka – jej zaciski są zwykle oznaczone symbolami A1 i A2, Coil+ i Coil− lub podobnymi, zależnie od producenta.
Konfigurację styków określają natomiast następujące oznaczenia:
- SPST – pojedynczy obwód wyposażony w styk NO albo NC;
- SPDT – pojedynczy obwód ze stykiem przełącznym COM–NO–NC;
- DPDT – dwa niezależne obwody, z których każdy ma zestaw styków przełącznych.
Zasada działania przekaźnika elektromagnetycznego
Działanie przekaźnika elektromagnetycznego opiera się na polu magnetycznym wytwarzanym przez cewkę. Cały proces przebiega w kilku etapach:
- układ sterujący, na przykład sterownik, przycisk lub czujnik, podaje napięcie na cewkę przekaźnika,
- prąd płynący przez cewkę wytwarza pole magnetyczne, które magnesuje rdzeń i przyciąga kotwicę,
- ruch kotwicy mechanicznie przełącza styki robocze, zamykając obwód NO i jednocześnie otwierając obwód NC,
- odbiornik, na przykład silnik lub lampa, zostaje podłączony do zasilania albo od niego odłączony, zależnie od konfiguracji styków,
- po odłączeniu napięcia od cewki pole magnetyczne zanika, sprężyna przesuwa kotwicę do pozycji spoczynkowej, a styki wracają do stanu początkowego.
Przekaźnik elektromagnetyczny pracuje dwustanowo: jego styki są otwarte albo zamknięte. Pod tym względem różni się od elementów aktywnych, takich jak tranzystory, które mogą również działać w sposób ciągły.
Rodzaje przekaźników
Przekaźniki elektromagnetyczne
Przekaźniki elektromagnetyczne są wyposażone w cewkę, rdzeń, kotwicę i zestaw mechanicznych styków. Stosuje się je tam, gdzie potrzebne są wyraźne stany załączenia i wyłączenia, odporność na chwilowe przeciążenia oraz możliwość przełączania stosunkowo dużych prądów.
Przekaźniki półprzewodnikowe SSR
Przekaźnik półprzewodnikowy SSR jest elektronicznym przełącznikiem, który zamiast styków mechanicznych wykorzystuje elementy półprzewodnikowe, takie jak triaki, tranzystory lub optotriaki.
SSR działa bez ruchomych części, dzięki czemu zapewnia dużą trwałość, krótki czas przełączania, cichą pracę i brak iskrzenia styków. Zwykle jest jednak droższy od przekaźnika elektromagnetycznego, może się nagrzewać podczas pracy i bywa mniej odporny na długotrwałe przeciążenia.
Przekaźniki czasowe, zabezpieczeniowe i specjalne
Niektóre przekaźniki oprócz przełączania obwodów realizują dodatkowe zadania:
- przekaźniki czasowe – zawierają układ odmierzający czas i umożliwiają opóźnienie załączenia albo wyłączenia obwodu;
- przekaźniki nadprądowe, napięciowe i termiczne – reagują na przekroczenie określonego natężenia prądu, napięcia lub temperatury, pełniąc funkcję zabezpieczenia;
- przekaźniki bistabilne – utrzymują swoje położenie bez stałego zasilania cewki i zmieniają stan po otrzymaniu krótkiego impulsu sterującego.
Kluczowe parametry katalogowe przekaźnika
Prawidłowy dobór przekaźnika wymaga uwzględnienia parametrów cewki, styków, izolacji oraz rodzaju przełączanego obciążenia.
Napięcie i rodzaj zasilania cewki
Napięcie znamionowe cewki, na przykład 5 V DC, 12 V DC, 24 V DC lub 230 V AC, musi odpowiadać napięciu dostępnemu w układzie sterującym.
Przekaźniki występują w wersjach przeznaczonych do zasilania prądem stałym DC lub przemiennym AC. Cewek przeznaczonych do różnych rodzajów zasilania nie można dowolnie stosować zamiennie.
Pobór mocy przez cewkę
Pobór energii określa się za pomocą natężenia prądu lub mocy cewki, zwykle podawanej w miliwatach albo watach. Parametr ten wpływa na bilans energetyczny układu oraz dobór elementu sterującego cewką, na przykład tranzystora.
Parametry styków roboczych
Podczas doboru przekaźnika należy sprawdzić najważniejsze parametry jego styków:
- maksymalne napięcie pracy – na przykład 250 V AC lub 30 V DC, określa najwyższe dopuszczalne napięcie przełączanego obwodu;
- maksymalny prąd obciążenia – na przykład 8 A lub 10 A, jest zazwyczaj podawany dla obciążenia rezystancyjnego;
- rodzaj obciążenia – w przypadku silników, transformatorów i innych odbiorników indukcyjnych dopuszczalny prąd oraz trwałość styków są zwykle mniejsze niż dla obciążeń rezystancyjnych.
Konfiguracja styków
Liczba biegunów, na przykład SP, DP lub 3P, oraz typ styków NO, NC albo przełącznych określają, ile obwodów można jednocześnie przełączać i jak będą się one zachowywać w stanie spoczynku.
Czas zadziałania i powrotu
Czas zadziałania i powrotu określa, jak szybko przekaźnik reaguje na sygnał sterujący oraz wraca do stanu spoczynkowego. W przypadku niewielkich przekaźników typowe wartości wynoszą od kilku do kilkunastu milisekund.
Trwałość mechaniczna i elektryczna
Trwałość mechaniczna oznacza liczbę cykli pracy bez obciążenia, natomiast trwałość elektryczna dotyczy przełączania określonego obciążenia. Zależnie od konstrukcji i warunków pracy przekaźnik może wytrzymać od setek tysięcy do milionów przełączeń.
Izolacja i separacja galwaniczna
Minimalne odstępy izolacyjne między cewką a stykami oraz dopuszczalne napięcie probiercze mają kluczowe znaczenie dla bezpieczeństwa. Parametry te powinny być dostosowane do warunków pracy urządzenia i zgodne z wymaganiami obowiązujących norm.
Jak podłączyć przekaźnik w układzie?
Sposób podłączenia przekaźnika zależy od napięcia cewki, rodzaju obciążenia oraz źródła sygnału sterującego.
1. Przekaźnik sterowany z mikrokontrolera
Jeżeli przekaźnik z cewką 12 V ma być sterowany przez mikrokontroler pracujący z napięciem 3,3 V lub 5 V, należy zastosować dodatkowy element wykonawczy. Podłączenie powinno przebiegać następująco:
- cewkę przekaźnika zasila się z odpowiedniego źródła, na przykład 12 V,
- w obwodzie cewki umieszcza się tranzystor NPN lub MOSFET pracujący jako elektroniczny klucz,
- mikrokontroler steruje bazą albo bramką tranzystora przez odpowiednio dobrany rezystor, dzięki czemu jego wyjście nie jest bezpośrednio obciążane prądem cewki,
- równolegle do cewki zasilanej prądem stałym montuje się diodę gaszącą, nazywaną również diodą flyback, która ogranicza przepięcie indukcyjne powstające podczas wyłączania,
- masę mikrokontrolera łączy się z masą zasilacza cewki, chyba że zastosowano dodatkową separację, na przykład optoizolator.
Taki układ umożliwia sterowanie przekaźnikiem za pomocą niewielkiego prądu z wyjścia cyfrowego. Prąd cewki płynie przez tranzystor i zasilacz, dzięki czemu nie obciąża bezpośrednio mikrokontrolera.
2. Sterowanie odbiornikiem sieciowym
Podłączanie obciążenia zasilanego napięciem 230 V AC wymaga odpowiednich kwalifikacji i zachowania szczególnej ostrożności. Przykładowe połączenie ze stykiem NO wykonuje się w następujący sposób:
- dobiera się przekaźnik, którego styki mają parametry odpowiednie do napięcia, natężenia prądu i rodzaju obciążenia, na przykład 250 V AC i 10 A,
- przewód fazowy z sieci podłącza się do zacisku COM,
- z zacisku NO prowadzi się przewód do odbiornika, na przykład lampy,
- przewód neutralny podłącza się bezpośrednio do odbiornika,
- w stanie spoczynku styk NO pozostaje otwarty, dlatego odbiornik nie jest zasilany,
- po wzbudzeniu cewki styk NO zamyka się, a odbiornik zostaje podłączony do sieci.
Połączenia w obwodach 230 V należy wykonywać wyłącznie przy odłączonym zasilaniu, z zastosowaniem właściwej izolacji, zabezpieczeń i odpowiednich przekrojów przewodów. Prace przy instalacjach sieciowych powinny być powierzane osobom posiadającym wymagane kwalifikacje i uprawnienia.
3. Gotowe moduły przekaźnikowe
W projektach hobbystycznych i prototypowych często wykorzystuje się gotowe moduły przekaźnikowe. Na płytce drukowanej znajdują się zazwyczaj przekaźnik, tranzystor sterujący, dioda gasząca i rezystory, a niekiedy również optoizolator oraz złącza śrubowe.
Typowy moduł ma następujące wyprowadzenia sterujące:
- VCC – zasilanie modułu lub cewki, na przykład 5 V albo 12 V;
- GND – masa układu;
- IN – wejście sterujące podłączane do mikrokontrolera lub sterownika.
Po stronie obciążenia znajdują się zwykle zaciski COM, NO i NC. Podłącza się do nich przewody odbiornika zgodnie z wymaganą logiką działania.
Moduł upraszcza montaż, ponieważ elementy sterujące i ochronne są już dobrane oraz zamontowane. Przed podłączeniem należy jednak sprawdzić wymagane napięcie zasilania, sposób aktywacji wejścia oraz dopuszczalne parametry styków.
Typowe błędy przy podłączaniu przekaźników
Niedoszacowanie parametrów styków
Podłączenie obciążenia o zbyt dużym prądzie lub napięciu może doprowadzić do szybkiego zużycia, przegrzania albo zespawania styków. Przekaźnik należy dobierać z odpowiednim zapasem, szczególnie w przypadku silników i innych obciążeń indukcyjnych.
Brak ochrony cewki zasilanej prądem stałym
Wyłączenie cewki DC bez diody gaszącej może wygenerować przepięcie zdolne uszkodzić tranzystor sterujący lub mikrokontroler. Diodę należy podłączyć równolegle do cewki z zachowaniem właściwej polaryzacji. W bardziej wymagających układach stosuje się również dodatkowe zabezpieczenia przeciwprzepięciowe.
Nieprawidłowe połączenie mas i brak separacji
Nieprawidłowe połączenie mas części sterującej i obwodu mocy może przenosić zakłócenia oraz przepięcia do delikatnej elektroniki. W razie potrzeby należy zastosować optoizolację, osobne źródła zasilania i prawidłowo poprowadzić ścieżki zgodnie z zasadami kompatybilności elektromagnetycznej.
Zbyt częste przełączanie obciążeń indukcyjnych
Częste włączanie i wyłączanie silników, transformatorów oraz cewek powoduje szybsze zużycie styków niż przełączanie obciążeń rezystancyjnych. W takich zastosowaniach warto używać przekaźników mocy, układów gasikowych RC, przekaźników SSR lub innych metod sterowania dostosowanych do częstego przełączania.
Nieprawidłowe prowadzenie przewodów sieciowych
Prowadzenie przewodów 230 V zbyt blisko ścieżek niskonapięciowych oraz niezachowanie wymaganych odległości izolacyjnych może stwarzać zagrożenie porażeniem i pożarem. Należy zapewnić odpowiednie odstępy, separację galwaniczną, izolację i zabezpieczenia zgodne z obowiązującymi normami.
