Inteligentny termostat grzejnikowy to elektroniczna głowica, która zastępuje tradycyjną głowicę termostatyczną. Steruje przepływem wody przez grzejnik na podstawie pomiaru temperatury, harmonogramu oraz danych z systemu inteligentnego domu. Pozwala precyzyjniej utrzymywać komfort cieplny i ograniczać niepotrzebne ogrzewanie.
Przy odpowiedniej konfiguracji inteligentne sterowanie może zmniejszyć zużycie energii na ogrzewanie nawet o 20–30% w skali sezonu. Rzeczywisty efekt zależy jednak od standardu energetycznego budynku, wcześniejszego sposobu regulacji temperatury oraz nawyków domowników.
Klasyczny a inteligentny termostat grzejnikowy
Najważniejsze różnice między tradycyjną a inteligentną głowicą przedstawia poniższe zestawienie:
| Cecha | Głowica tradycyjna | Głowica inteligentna |
|---|---|---|
| Sposób regulacji | mechaniczny mieszek z cieczą lub gazem | elektryczny siłownik sterowany mikroprocesorem |
| Obsługa | ręczna regulacja pokrętłem | aplikacja, harmonogram lub automatyzacja |
| Pomiar temperatury | lokalny, przy grzejniku | wbudowany lub zewnętrzny czujnik temperatury |
| Komunikacja | brak | np. Wi-Fi, Zigbee lub inny protokół bezprzewodowy |
| Sterowanie strefowe | ograniczone do ręcznych ustawień | indywidualne ustawienia dla każdego pomieszczenia |
| Automatyzacja | brak | harmonogramy, wykrywanie otwartego okna, geofencing i integracje |

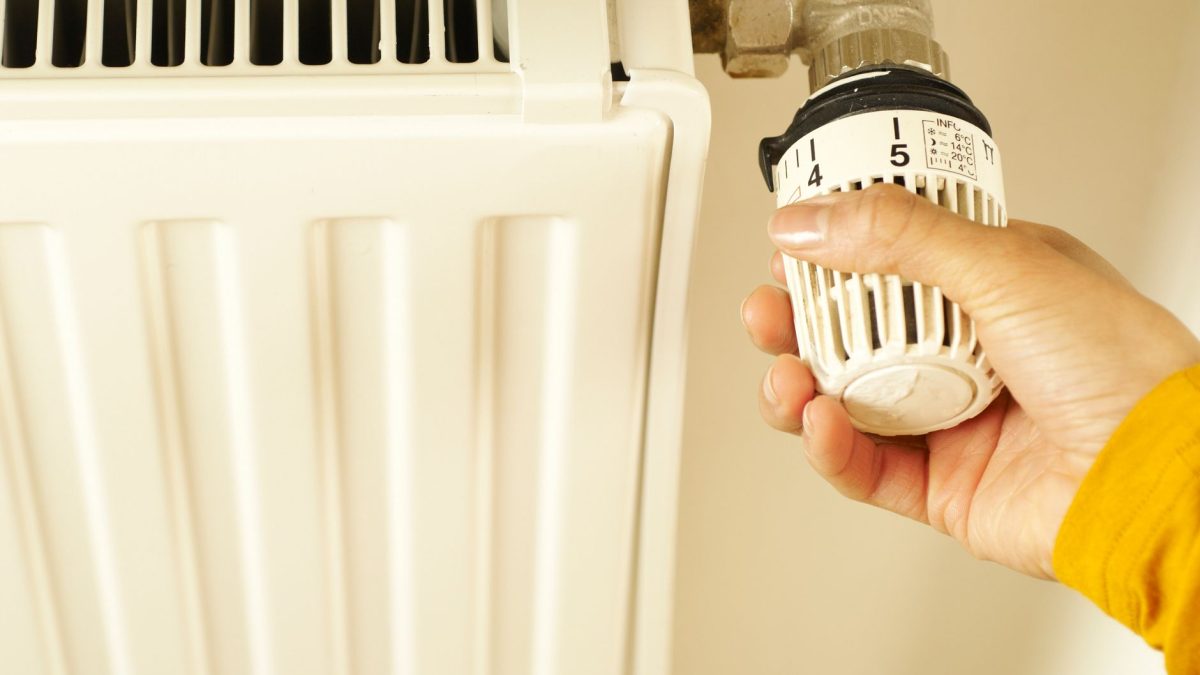

Tradycyjna głowica termostatyczna wykorzystuje mieszek wypełniony cieczą lub gazem. Pod wpływem temperatury substancja zmienia objętość, wywierając nacisk na trzpień zaworu i regulując przepływ wody przez grzejnik. Głowica działa lokalnie, nie komunikuje się z innymi urządzeniami i wymaga ręcznej zmiany ustawień.
Inteligentny termostat wykorzystuje siłownik z napędem elektrycznym, którym steruje mikroprocesor. Wbudowany lub zewnętrzny czujnik monitoruje warunki w pomieszczeniu, a elektronika ustawia zawór tak, aby utrzymać zadaną temperaturę z dokładnością sięgającą w wybranych modelach 0,5°C.
Łączność przez Wi-Fi, Zigbee lub inny standard bezprzewodowy umożliwia zdalne sterowanie ogrzewaniem i integrację z systemem inteligentnego domu.
Budowa inteligentnego termostatu grzejnikowego
Typowy inteligentny termostat grzejnikowy składa się z następujących elementów:
- Elektroniczna głowica zaworu – zastępuje tradycyjną głowicę i za pomocą napędu przesuwa trzpień zaworu, regulując przepływ wody przez grzejnik;
- Czujnik temperatury – mierzy temperaturę otoczenia i przekazuje wynik do układu sterującego; może być wbudowany w głowicę lub zamontowany w innym miejscu pomieszczenia;
- Moduł komunikacji bezprzewodowej – odpowiada za wymianę danych z bramką, aplikacją lub innymi urządzeniami, wykorzystując np. Wi-Fi albo Zigbee;
- Zasilanie – najczęściej bateryjne, dzięki czemu montaż nie wymaga prowadzenia dodatkowych przewodów;
- Sterownik i aplikacja – umożliwiają ustawianie temperatury, harmonogramów i trybów pracy, a w wybranych systemach również przeglądanie historii działania lub szacowanego zużycia energii.
Energooszczędna elektronika pozwala wielu głowicom pracować przez długi czas na jednym komplecie baterii. Rzeczywista żywotność zasilania zależy jednak od modelu, częstotliwości regulacji zaworu, jakości połączenia radiowego i temperatury otoczenia.
Zasada działania – od pomiaru do ruchu zaworu
Regulacja temperatury przebiega w kilku następujących po sobie etapach:
- Pomiar temperatury – czujnik umieszczony w głowicy lub na ścianie regularnie sprawdza temperaturę w pomieszczeniu;
- Porównanie z wartością zadaną – elektronika zestawia wynik pomiaru z temperaturą ustawioną w aplikacji, harmonogramie lub na sterowniku;
- Analiza danych – mikroprocesor uwzględnia różnicę temperatur, harmonogram oraz informacje z innych urządzeń, takich jak czujniki otwarcia okien lub obecności;
- Sterowanie siłownikiem – silnik przesuwa trzpień zaworu, zwiększając albo ograniczając przepływ wody przez grzejnik;
- Sprzężenie zwrotne i adaptacja – system ponownie mierzy temperaturę, ocenia efekt regulacji i w razie potrzeby koryguje pozycję zaworu.
Wybrane urządzenia wykorzystują sterowanie adaptacyjne. Analizują bezwładność cieplną pomieszczenia, tempo nagrzewania oraz zmiany warunków zewnętrznych, aby uruchomić ogrzewanie z odpowiednim wyprzedzeniem.
Dzięki temu termostat może osiągnąć zadaną temperaturę o określonej godzinie, zamiast dopiero wtedy rozpoczynać nagrzewanie pomieszczenia.
Czujnik zewnętrzny – po co i jak działa?
Wiele inteligentnych głowic może współpracować z zewnętrznym czujnikiem temperatury. Montuje się go w reprezentatywnym miejscu pomieszczenia, na przykład na ścianie, z dala od grzejnika, okna, przeciągów i bezpośredniego nasłonecznienia.
Problemy z pomiarem wbudowanego czujnika
Czujnik wbudowany w głowicę działa bardzo blisko źródła ciepła, dlatego jego wskazania mogą być zniekształcane przez rozgrzany grzejnik, niszę okienną, zasłony, meble lub promieniowanie słoneczne.
Jeżeli pomiar nie odzwierciedla temperatury odczuwanej w całym pomieszczeniu, grzejnik może wyłączać się zbyt wcześnie albo pracować zbyt długo.
Zewnętrzny czujnik jako punkt odniesienia
Zewnętrzny czujnik mierzy temperaturę w miejscu lepiej odzwierciedlającym warunki panujące w strefie użytkowej pomieszczenia. Dane trafiają do głowicy lub sterownika głównego i stają się wartością referencyjną dla regulacji zaworu.
W jednym pomieszczeniu kilka głowic może korzystać z tego samego czujnika zewnętrznego. Ułatwia to równomierne sterowanie kilkoma grzejnikami działającymi w jednej strefie.
Komunikacja i integracja
Czujnik zewnętrzny zazwyczaj komunikuje się bezprzewodowo z termostatem lub bramką systemową. Często wykorzystuje do tego energooszczędny protokół Zigbee, który ułatwia rozbudowę instalacji bez prowadzenia nowych przewodów.
Funkcje inteligentne – nie tylko włączanie i wyłączanie
Nowoczesne termostaty oferują funkcje znacznie wykraczające poza ręczne ustawianie temperatury:
- Harmonogramy dzienne i tygodniowe – pozwalają ustawić inne temperatury na dzień, noc, weekendy i dni robocze;
- Zdalne sterowanie – umożliwia zmianę temperatury i trybu pracy z dowolnego miejsca za pomocą aplikacji;
- Strefowanie pomieszczeń – pozwala zarządzać temperaturą oddzielnie w salonie, sypialni, łazience czy gabinecie;
- Wykrywanie otwartego okna – ogranicza ogrzewanie po rozpoznaniu nagłego spadku temperatury lub odebraniu sygnału z czujnika otwarcia;
- Geofencing i wykrywanie obecności – dostosowują temperaturę do lokalizacji smartfonów lub informacji o obecności domowników;
- Integracja z danymi pogodowymi – pozwala uwzględniać prognozę pogody i aktualną temperaturę zewnętrzną;
- Sterowanie adaptacyjne – dobiera moment rozpoczęcia i zakończenia grzania, aby osiągnąć odpowiednią temperaturę o wyznaczonej godzinie.
Największą zaletą tych funkcji jest automatyczne ograniczanie ogrzewania wtedy, gdy pełna temperatura nie jest potrzebna.
Jak inteligentny termostat oszczędza energię?
Oszczędności nie wynikają z samego zastosowania elektroniki. Zapewnia je połączenie dokładniejszej regulacji, harmonogramów oraz mechanizmów ograniczających przegrzewanie i ogrzewanie pustych pomieszczeń.
Kluczowe mechanizmy oszczędzania
- Obniżanie temperatury poza godzinami użytkowania – redukcja temperatury o 1–2°C w nocy lub podczas nieobecności może ograniczyć zapotrzebowanie na energię;
- Eliminowanie przegrzewania – dokładniejszy pomiar i stabilna regulacja pomagają uniknąć utrzymywania temperatury wyższej niż potrzebna;
- Ogrzewanie tylko używanych stref – salon może być cieplejszy wieczorem, a gabinet w godzinach pracy;
- Ograniczanie grzania podczas wietrzenia – wykrycie otwartego okna zapobiega niepotrzebnej pracy grzejnika podczas intensywnej wymiany powietrza;
- Dostosowanie pracy do cen energii – w odpowiednio zintegrowanych instalacjach sterownik może uwzględniać taryfy czasowe, ceny dynamiczne lub produkcję z fotowoltaiki.
Inteligentne sterowanie może ograniczyć zużycie energii na ogrzewanie nawet o około 20–30%, ale nie jest to wynik gwarantowany. Największy potencjał oszczędności występuje zwykle tam, gdzie wcześniej pomieszczenia były przegrzewane, temperatura nie była obniżana podczas nieobecności albo wszystkie strefy ogrzewano jednakowo.
Perspektywa elektronika – jak zaprojektować taki system?
Z punktu widzenia projektanta inteligentny termostat grzejnikowy jest niewielkim, autonomicznym systemem wbudowanym. Musi długo działać na bateriach, pracować w pobliżu źródła ciepła i niezawodnie komunikować się z bramką lub siecią domową.
Podczas projektowania należy uwzględnić następujące obszary:
- Czujnik temperatury – powinien zapewniać wysoką stabilność, dokładność wynoszącą typowo około ±0,5°C oraz odporność na wpływ rozgrzanego grzejnika;
- Mikrokontroler i algorytmy – muszą obsługiwać regulację temperatury, harmonogramy, komunikację bezprzewodową i funkcje adaptacyjne;
- Napęd zaworu – silnik prądu stałego lub silnik krokowy powinien precyzyjnie ustawiać zawór przy możliwie małym poborze energii;
- Komunikację radiową – Zigbee sprzyja niskiemu zużyciu energii i pracy w sieci wielu urządzeń, natomiast Wi-Fi ułatwia bezpośrednie połączenie z siecią domową, ale zwykle wymaga więcej energii;
- Zasilanie bateryjne – elektronika powinna przez większość czasu pozostawać w trybie uśpienia i uruchamiać się jedynie w celu wykonania pomiaru, wymiany danych lub korekty zaworu;
- Integrację z inteligentnym domem – bramka lub aplikacja powinny obsługiwać otwarte interfejsy albo popularne standardy, takie jak MQTT, co ułatwia współpracę z czujnikami ruchu, otwarcia okien i innymi elementami automatyki.
W zależności od konstrukcji regulator może wykorzystywać algorytm zbliżony do PID lub prostsze sterowanie dostosowane do dużej bezwładności cieplnej pomieszczenia.
Praktyczne wskazówki dla użytkownika i instalatora
Aby system działał dokładnie i zapewniał realne oszczędności, warto zadbać o kilka kwestii:
- Prawidłowo umieść czujnik zewnętrzny – zamontuj go na wysokości około 1,5 m, z dala od grzejnika, okna, drzwi zewnętrznych, przeciągów i innych źródeł ciepła;
- Sprawdź zgodność głowicy z zaworem – przed zakupem upewnij się, że termostat pasuje do istniejącego zaworu lub ma odpowiedni adapter;
- Przeprowadź kalibrację – porównaj temperaturę wyświetlaną w aplikacji z odczytem niezależnego termometru i w razie potrzeby ustaw korektę pomiaru;
- Dopasuj harmonogram do rytmu dnia – obniżaj temperaturę podczas snu, nieobecności i w rzadko używanych pomieszczeniach;
- Połącz system z czujnikami otwarcia i obecności – pozwoli to automatycznie ograniczać ogrzewanie podczas wietrzenia lub wtedy, gdy pomieszczenie jest puste;
- Kontroluj stan baterii – wymieniaj je odpowiednio wcześnie, aby uniknąć utraty łączności lub nieprawidłowego ustawienia zaworu;
- Obserwuj działanie instalacji po montażu – sprawdź, czy zawór pracuje płynnie, grzejnik prawidłowo reaguje na polecenia, a temperatura nie wykazuje dużych wahań.
