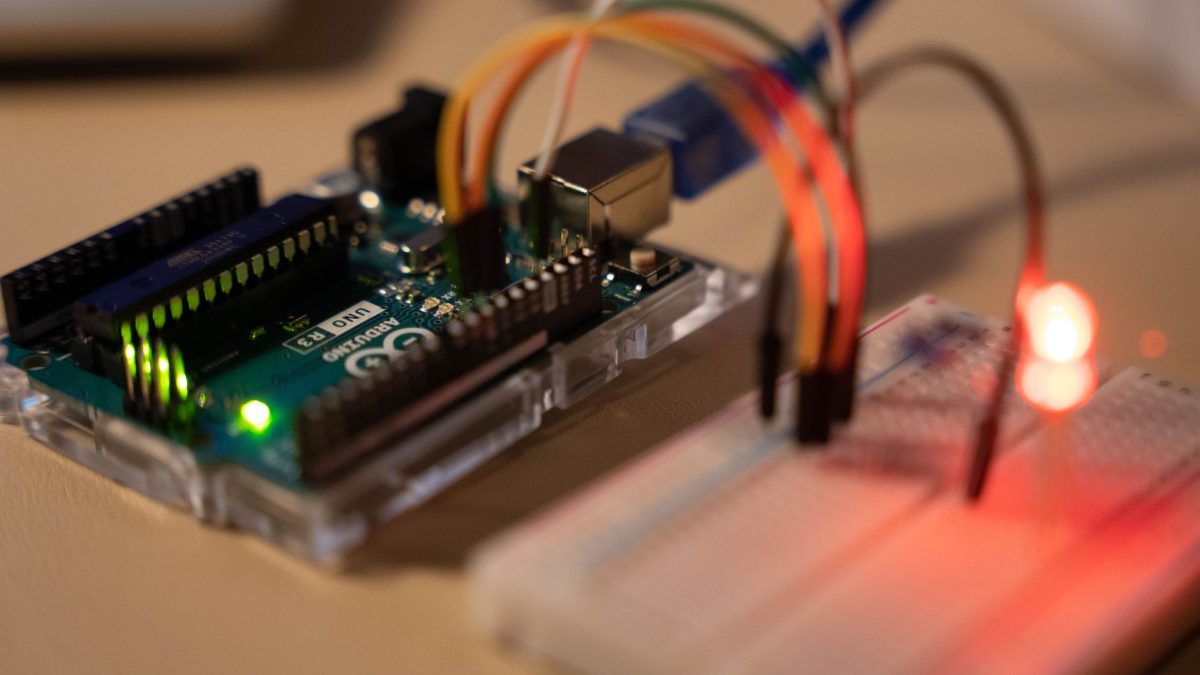

Arduino Uno to jedna z najpopularniejszych płytek rozwojowych dla osób rozpoczynających naukę elektroniki i programowania mikrokontrolerów. Jednocześnie oferuje możliwości wystarczające do wielu zastosowań w systemach wbudowanych, prototypowaniu i automatyce.
Proste środowisko programistyczne oraz bogaty ekosystem modułów pozwalają szybko przejść od pomysłu do działającego urządzenia — od migającej diody LED po robota, system pomiarowy lub sterownik inteligentnego domu.
Czym jest Arduino Uno?
Arduino Uno to płytka rozwojowa z mikrokontrolerem ATmega328P, wyposażona w wyprowadzenia wejścia i wyjścia, złącze USB do programowania oraz gniazdo zasilania. Została zaprojektowana z myślą o szybkim tworzeniu i testowaniu prototypów elektronicznych.
Płytka jest częścią platformy Arduino, która łączy sprzęt, środowisko programistyczne oraz gotowe biblioteki. Dzięki temu ułatwia pracę z mikrokontrolerami studentom, hobbystom, konstruktorom i inżynierom.
Popularność Arduino Uno wynika przede wszystkim z następujących cech:
- prostej budowy i czytelnego układu złączy,
- dużej liczby materiałów edukacyjnych i przykładowych projektów,
- zgodności z licznymi modułami, czujnikami i nakładkami rozszerzającymi.
Budowa Arduino Uno — główne bloki funkcjonalne
Typowa płytka Arduino Uno, na przykład w wersji Rev3, składa się z kilku kluczowych elementów:
- Mikrokontroler ATmega328P — 8-bitowy mikrokontroler AVR pełniący funkcję „mózgu” płytki i wykonujący program użytkownika zapisany w pamięci Flash;
- Układ zasilania — umożliwia zasilanie przez port USB lub cylindryczne gniazdo zasilające. Stabilizatory dostarczają napięcie 5 V dla mikrokontrolera oraz 3,3 V dla wybranych urządzeń peryferyjnych. Zalecane napięcie zewnętrzne wynosi 7–12 V, a dopuszczalny zakres to 6–20 V;
- Interfejs USB — służy do programowania płytki i komunikacji z komputerem. Dodatkowy układ realizuje konwersję USB–UART, umożliwiając szeregową wymianę danych;
- Złącza GPIO — obejmują 14 cyfrowych linii wejścia i wyjścia, w tym 6 obsługujących PWM, oraz 6 wejść analogowych. Listwy goldpin ułatwiają podłączanie czujników, przycisków, wyświetlaczy i innych elementów;
- Interfejsy komunikacyjne i programujące — obejmują złącze ICSP, magistrale SPI i I2C/TWI oraz linie UART przeznaczone do komunikacji szeregowej;
- Elementy pomocnicze — rezonator kwarcowy lub ceramiczny 16 MHz, przycisk resetowania oraz diody LED informujące o zasilaniu i aktywności transmisji szeregowej.
Parametry techniczne Arduino Uno
Najważniejsze parametry techniczne Arduino Uno Rev3 oraz zgodnych z nim wariantów przedstawiają się następująco:
| Parametr | Wartość |
|---|---|
| Mikrokontroler | ATmega328P |
| Napięcie robocze logiki | 5 V |
| Zalecane napięcie zasilania zewnętrznego | 7–12 V |
| Dopuszczalne napięcie zasilania | 6–20 V |
| Cyfrowe wejścia i wyjścia GPIO | 14, oznaczone numerami 0–13 |
| Wyjścia PWM | 6, zwykle na liniach 3, 5, 6, 9, 10 i 11 |
| Wejścia analogowe | 6, oznaczone jako A0–A5 |
| Zalecany prąd pojedynczego pinu wejścia i wyjścia | do 20 mA |
| Maksymalny prąd pojedynczego pinu wejścia i wyjścia | 40 mA |
| Maksymalny prąd wyjścia 3,3 V | około 50 mA |
| Pamięć Flash | 32 KB, z czego część zajmuje bootloader |
| Pamięć SRAM | 2 KB |
| Pamięć EEPROM | 1 KB |
| Częstotliwość zegara | 16 MHz |
Parametry Arduino Uno wystarczają do typowych zadań związanych ze sterowaniem, zbieraniem danych i wykonywaniem prostych algorytmów stosowanych w automatyce oraz robotyce.
Interfejsy wejścia i wyjścia — co można podłączyć?
Cyfrowe i analogowe linie Arduino Uno umożliwiają obsługę wielu rodzajów urządzeń peryferyjnych:
- Wejścia analogowe — pozwalają odczytywać sygnały napięciowe z potencjometrów, fotorezystorów, termistorów oraz modułów pomiaru temperatury i wilgotności;
- Wejścia i wyjścia cyfrowe — służą do podłączania przycisków, przełączników, enkoderów, czujników cyfrowych, diod LED, przekaźników i sterowników silników;
- Wyjścia PWM — umożliwiają między innymi regulację prędkości silników prądu stałego oraz płynną zmianę jasności oświetlenia LED;
- Interfejs UART — zapewnia komunikację szeregową z komputerem, modułami Bluetooth lub GSM oraz innymi urządzeniami wyposażonymi w port szeregowy;
- Magistrale I2C/TWI i SPI — służą do obsługi wyświetlaczy, przetworników ADC i DAC, pamięci zewnętrznych, zegarów czasu rzeczywistego oraz bardziej zaawansowanych czujników.
Tak rozbudowany zestaw interfejsów sprawia, że Arduino Uno sprawdza się zarówno podczas prostych ćwiczeń edukacyjnych, jak i przy budowie systemów pomiarowych oraz sterowników niewielkich urządzeń.
Środowisko programistyczne i ekosystem
Arduino Uno najczęściej programuje się w środowisku Arduino IDE. Wykorzystuje ono język oparty na C/C++ i udostępnia gotowe funkcje do obsługi wejść, wyjść oraz interfejsów komunikacyjnych.
Na ekosystem Arduino składają się następujące elementy:
- Arduino IDE — bezpłatne środowisko umożliwiające pisanie, kompilowanie i wgrywanie programów przez USB oraz komunikację szeregową z płytką;
- Biblioteki — gotowe moduły programistyczne do obsługi czujników, wyświetlaczy, serwomechanizmów oraz modułów Bluetooth, Wi-Fi i GSM;
- Nakładki — płytki montowane bezpośrednio na złączach Uno, rozszerzające jego funkcjonalność między innymi o sterowanie silnikami, komunikację sieciową lub obsługę wyświetlaczy LCD i OLED;
- Społeczność i dokumentacja — rozbudowana baza przykładów, kursów i projektów dostępnych online, która ułatwia naukę oraz rozwijanie własnych konstrukcji.
Dzięki temu Arduino Uno jest często wybierane jako pierwsza platforma do nauki programowania mikrokontrolerów, a także jako narzędzie do szybkiego prototypowania w projektach badawczych i komercyjnych.
Możliwości Arduino Uno
Choć parametry Uno są skromniejsze niż możliwości nowoczesnych mikrokontrolerów 32-bitowych, płytka nadal pozwala realizować wiele użytecznych projektów:
- Projekty edukacyjne i DIY — sterowanie diodami i taśmami LED, odczytywanie danych z czujników, prezentowanie wyników na wyświetlaczu oraz budowa liczników, zegarów, minutników i sygnalizatorów;
- Robotyka amatorska i półprofesjonalna — budowa robotów mobilnych, konstrukcji podążających za linią, robotów klasy minisumo oraz prostych manipulatorów współpracujących z czujnikami odległości, enkoderami i modułami komunikacyjnymi;
- Automatyka domowa — sterowanie oświetleniem, roletami, ogrzewaniem, wentylacją lub alarmem na podstawie sygnałów z czujników obecności, temperatury i natężenia światła;
- Urządzenia pomiarowe i naukowe — zbieranie danych z czujników, wykonywanie podstawowych obliczeń oraz przesyłanie wyników do komputera;
- Systemy bezpieczeństwa i sterowania — budowa prostych alarmów, liczników osób, systemów monitorowania miejsc parkingowych oraz sterowników sygnalizacji świetlnej.
Przykładowe zastosowania Arduino Uno w praktyce
Możliwości Arduino Uno dobrze ilustrują następujące projekty:
- Sterownik oświetlenia z interfejsem użytkownika — płytka steruje kilkoma kanałami LED i umożliwia płynną regulację jasności. Użytkownik obsługuje system za pomocą przycisków, enkodera lub panelu dotykowego, a ustawienia są prezentowane na wyświetlaczu LCD;
- Robot mobilny — Arduino Uno kontroluje dwa silniki prądu stałego za pośrednictwem mostka H, odbiera dane z czujników odległości, żyroskopu i akcelerometru oraz przyjmuje polecenia z aplikacji mobilnej przez Bluetooth lub Wi-Fi;
- Inteligentne rolety lub żaluzje — układ mierzy natężenie światła albo odbiera sygnał z pilota, a następnie steruje silnikami z uwzględnieniem pory dnia i warunków pogodowych;
- Prosty sterownik ogrzewania — na podstawie danych z czujników temperatury wewnętrznej i zewnętrznej płytka steruje grzałkami, pompami obiegowymi lub zaworami, realizując podstawowy algorytm regulacji;
- Licznik miejsc parkingowych lub system kolejkowania — Arduino zlicza pojazdy wjeżdżające i wyjeżdżające za pomocą czujników bariery optycznej. Liczba wolnych miejsc jest prezentowana na wyświetlaczu, a sygnalizatory informują o możliwości wjazdu;
- System sygnalizacji świetlnej z odliczaniem — płytka steruje diodami LED lub lampami, realizując cykle światła zielonego, żółtego i czerwonego, a dodatkowy wyświetlacz pokazuje czas pozostały do zmiany sygnału;
- Prosty instrument pomiarowy — Arduino Uno odczytuje sygnały z czujników tętna, temperatury lub ciśnienia, wykonuje podstawowe obliczenia i prezentuje wyniki użytkownikowi. Urządzenia przeznaczone do zastosowań medycznych wymagają jednak odpowiednich zabezpieczeń, testów i certyfikacji.
Zalety Arduino Uno z perspektywy projektanta
Z punktu widzenia hobbysty, studenta i inżyniera Arduino Uno oferuje kilka istotnych korzyści:
- Prostota — czytelny układ złączy, łatwe podłączanie urządzeń peryferyjnych i nieskomplikowana konstrukcja płytki;
- Niski próg wejścia — intuicyjne środowisko programistyczne, liczne przykłady, rozbudowana dokumentacja i aktywna społeczność;
- Uniwersalność — możliwość realizacji projektów z zakresu elektroniki cyfrowej, robotyki, automatyki domowej, edukacji i systemów pomiarowych;
- Rozbudowany ekosystem sprzętowy — szeroki wybór zgodnych modułów, czujników, sterowników, wyświetlaczy i nakładek wraz z gotowymi bibliotekami;
- Przystępna cena — duża dostępność płytek oryginalnych i kompatybilnych, pozwalająca wykorzystywać je również w większych projektach edukacyjnych.
Ograniczenia — kiedy Arduino Uno może być niewystarczające?
Mimo licznych zalet Arduino Uno nie jest odpowiednim rozwiązaniem do każdego zadania. Do jego najważniejszych ograniczeń należą:
- Ograniczona pamięć — 32 KB pamięci Flash i 2 KB pamięci SRAM mogą okazać się niewystarczające w rozbudowanych projektach korzystających z wielu bibliotek, grafiki lub komunikacji sieciowej;
- Niewielka moc obliczeniowa — 8-bitowy mikrokontroler pracujący z częstotliwością 16 MHz nie jest optymalnym wyborem do złożonych obliczeń numerycznych, przetwarzania sygnałów ani uczenia maszynowego;
- Brak wbudowanej komunikacji sieciowej — Uno nie ma zintegrowanego modułu Wi-Fi ani interfejsu Ethernet, dlatego połączenie z siecią wymaga dodatkowych modułów lub nakładek;
- Ograniczenia napięciowe i prądowe — logika 5 V oraz niewielka wydajność prądowa pinów wymagają stosowania zewnętrznych sterowników, tranzystorów lub przekaźników podczas obsługi silników, mocnego oświetlenia i obwodów o wyższym napięciu.
Arduino Uno jest dobrym wyborem do małych i średnich projektów, sterowników edukacyjnych oraz prototypów. W bardziej wymagających zastosowaniach może służyć jako platforma testowa przed przejściem na wydajniejszy mikrokontroler lub dedykowaną płytkę.
Jak świadomie dobrać projekt do Arduino Uno?
Przed rozpoczęciem pracy warto przeanalizować najważniejsze wymagania projektu:
- Złożoność algorytmu — jeżeli zadanie obejmuje prostą logikę sterowania, odczytywanie czujników, generowanie sygnałów PWM lub obsługę kilku interfejsów komunikacyjnych, Uno powinno być wystarczające;
- Liczba i rodzaj urządzeń peryferyjnych — należy policzyć wymagane wejścia i wyjścia, sprawdzić dostępność interfejsów UART, I2C i SPI oraz upewnić się, że 14 pinów cyfrowych i 6 wejść analogowych wystarczy do obsługi wszystkich elementów;
- Zapotrzebowanie na pamięć — przy korzystaniu z rozbudowanych bibliotek, komunikacji sieciowej lub graficznego interfejsu użytkownika trzeba ocenić, czy 32 KB pamięci Flash i 2 KB pamięci SRAM nie staną się wąskim gardłem;
- Warunki pracy — projekty przemysłowe wymagają dodatkowych zabezpieczeń, filtrów i często bardziej wyspecjalizowanych podzespołów. Arduino Uno dobrze sprawdza się jako platforma prototypowa, lecz rozwiązanie produkcyjne może wymagać zaprojektowania dedykowanej płytki.
